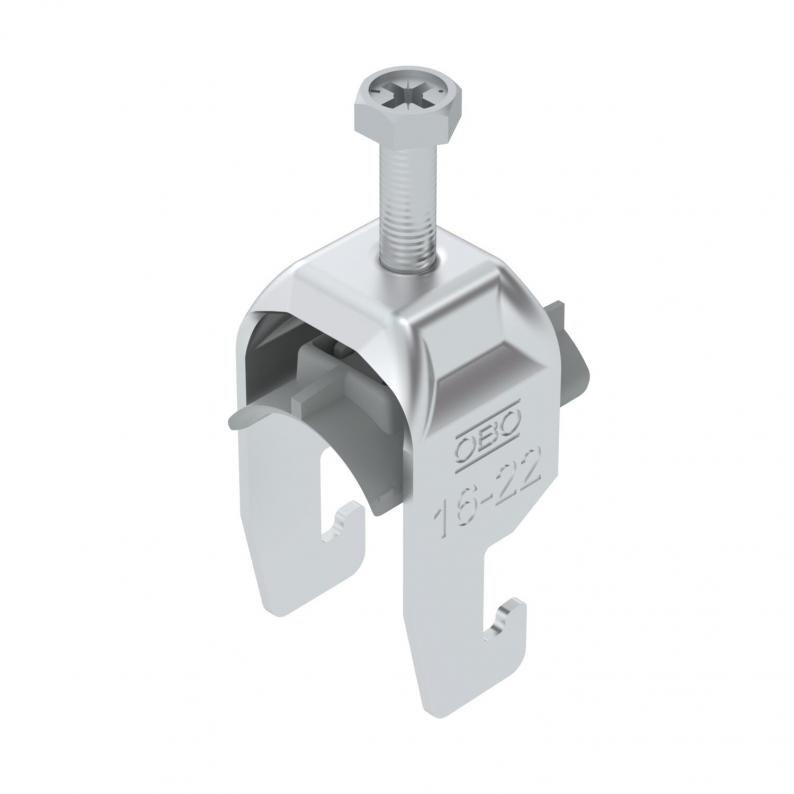

Beugelklem 2056 U-voet 1-voudig, kunststof drukwand, AI
Type BS-U1-K-22 ALU
|Art.nr. 1186916
|EAN 4012196851850
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 27 mm |
| Hoogte | 51 mm |
| Maat L | 35 mm |
| Maat A | 22,5 mm |
| Maat B | 27 mm |
| Afm. H | 51 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 16 mm |
| voor buisdiameter max. | 22 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 18 mm |
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | aluminium |
| max. Aandraaimoment | 2 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 16 mm |
| Spanbereik D max. | 22 mm |
| Dimensie | 16-22mm |
| Materiaal | aluminium |
| met tegenwand | nee |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1979 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-U1-K-12 ALU
2
8
12
1186902
BS-U1-K-16 ALU
2
12
16
1186909
BS-U1-K-22 ALU
2
16
22
1186916
BS-U1-K-28 ALU
2
22
28
1186922
BS-U1-K-34 ALU
2
28
34
1186929
BS-U1-K-40 ALU
2
34
40
1186936
BS-U1-K-46 ALU
2
40
46
1186942
BS-U1-K-52 ALU
2
46
52
1186949
BS-U1-K-58 ALU
2
52
58
1186956
BS-U1-K-64 ALU
2
58
64
1186962
BS-U1-K-70 ALU
2
64
70
1186969
BS-U1-K-76 ALU
2
70
76
1186976
