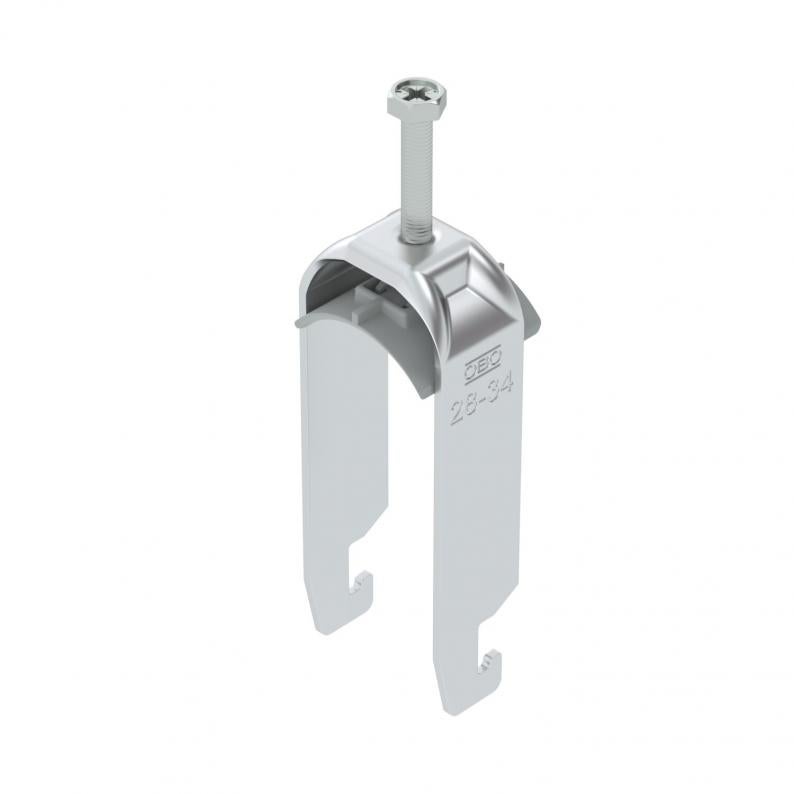

Beugelklem 2056 U-voet 2-voudig, kunststof drukwand, AI
Type BS-U2-K-34 ALU
|Art.nr. 1186930
|EAN 4012196851942
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 39 mm |
| Hoogte | 103 mm |
| Maat L | 47 mm |
| Maat A | 22,5 mm |
| Maat B | 39 mm |
| Afm. H | 103 mm |
| Maat t | 2 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 2 mm |
|---|---|
| voor buisdiameter min. | 28 mm |
| voor buisdiameter max. | 34 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 18 mm |
| voorrail met sleufbreedte (met interval) max. | 22 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | ja |
| met metalen bak | nee |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 2 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | aluminium |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 28 mm |
| Spanbereik D max. | 34 mm |
| Dimensie | 28-34mm |
| Materiaal | aluminium |
| met tegenwand | nee |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,4297 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-U2-K-12 ALU
3
8
12
1186903
BS-U2-K-16 ALU
3
12
16
1186910
BS-U2-K-22 ALU
3
16
22
1186917
BS-U2-K-28 ALU
3
22
28
1186923
BS-U2-K-34 ALU
3
28
34
1186930
BS-U2-K-40 ALU
3
34
40
1186937
BS-U2-K-46 ALU
5
40
46
1186943
BS-U2-K-52 ALU
5
46
52
1186950
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-U2-K-12 ALU
Art.nr.
1186903
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-U2-K-16 ALU
Art.nr.
1186910
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-U2-K-22 ALU
Art.nr.
1186917
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-U2-K-28 ALU
Art.nr.
1186923
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-U2-K-34 ALU
Art.nr.
1186930
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-U2-K-40 ALU
Art.nr.
1186937
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-U2-K-46 ALU
Art.nr.
1186943
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-U2-K-52 ALU
Art.nr.
1186950
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
