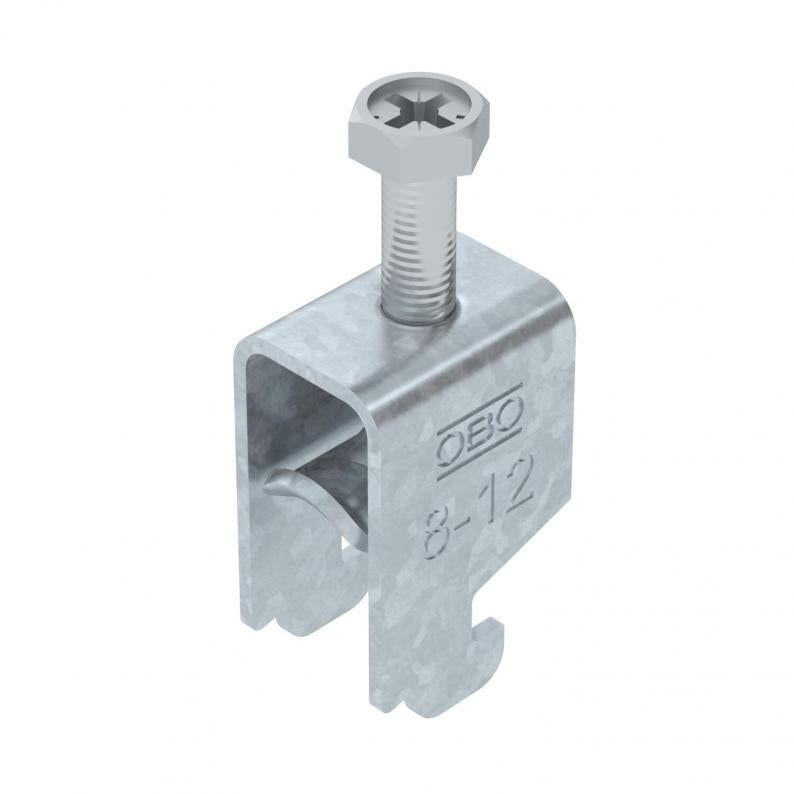

Beugelklem 2056 N-voet 1-voudig, metalen drukwand, FT
Type BS-N1-M-12 FT
|Art.nr. 1187002
|EAN 4012196852352
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 17 mm |
| Hoogte | 35 mm |
| Maat L | 34 mm |
| Maat A | 22 mm |
| Maat B | 17 mm |
| Afm. H | 35 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 8 mm |
| voor buisdiameter max. | 12 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 11 mm |
| voorrail met sleufbreedte (met interval) max. | 12 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met metalen bak | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 8 mm |
| Spanbereik D max. | 12 mm |
| Dimensie | 08-12mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0791 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-N1-M-12 FT
3
8
12
1187002
BS-N1-M-16 FT
3
12
16
1187008
BS-N1-M-22 FT
3
16
22
1187014
BS-N1-M-28 FT
3
22
28
1187020
BS-N1-M-34 FT
3
28
34
1187026
BS-N1-M-40 FT
3
34
40
1187032
BS-N1-M-46 FT
5
40
46
1187038
BS-N1-M-52 FT
5
46
52
1187044
BS-N1-M-58 FT
5
52
58
1187050
BS-N1-M-64 FT
5
58
64
1187056
BS-N1-M-70 FT
5
64
70
1187062
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-N1-M-12 FT
Art.nr.
1187002
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-N1-M-16 FT
Art.nr.
1187008
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-N1-M-22 FT
Art.nr.
1187014
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-N1-M-28 FT
Art.nr.
1187020
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-N1-M-34 FT
Art.nr.
1187026
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-N1-M-40 FT
Art.nr.
1187032
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-N1-M-46 FT
Art.nr.
1187038
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-N1-M-52 FT
Art.nr.
1187044
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-N1-M-58 FT
Art.nr.
1187050
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-N1-M-64 FT
Art.nr.
1187056
max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
BS-N1-M-70 FT
Art.nr.
1187062
max. Aandraaimoment
5
Spanbereik D min.
64
Spanbereik D max.
70
