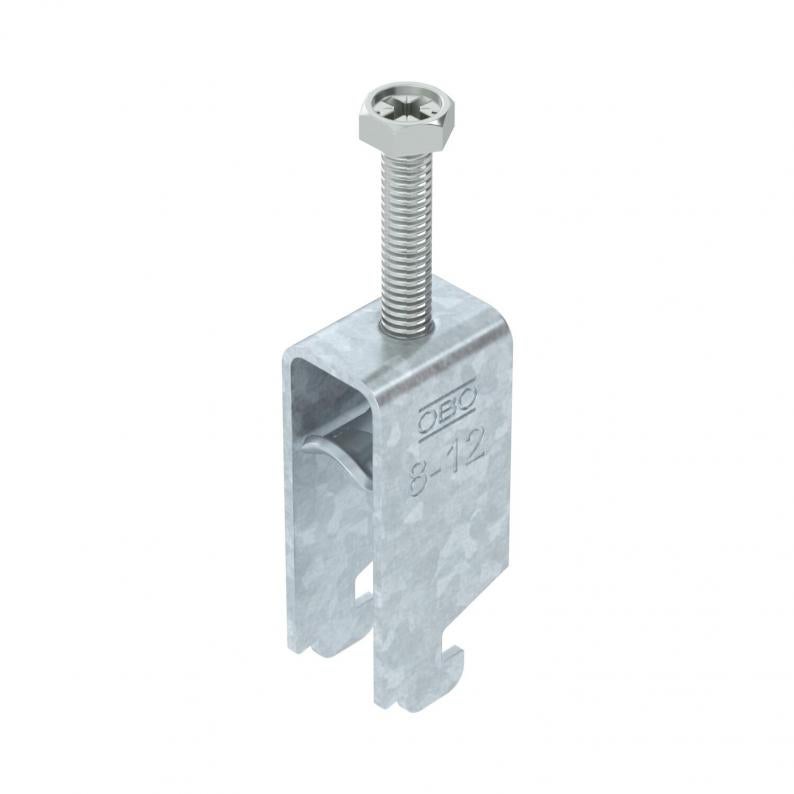

Beugelklem 2056 N-voet 2-voudig, metalen drukwand, FT
Type BS-N2-M-12 FT
|Art.nr. 1187003
|EAN 4012196852369
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 2 afzonderlijke kabels aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 17 mm |
| Hoogte | 52 mm |
| Maat L | 46 mm |
| Maat A | 22,5 mm |
| Maat B | 17 mm |
| Afm. H | 52 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 8 mm |
| voor buisdiameter max. | 12 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 11 mm |
| voorrail met sleufbreedte (met interval) max. | 12 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | nee |
| met metalen bak | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 2 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 8 mm |
| Spanbereik D max. | 12 mm |
| Dimensie | 08-12mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1386 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-N2-M-12 FT
3
8
12
1187003
BS-N2-M-16 FT
3
12
16
1187009
BS-N2-M-22 FT
3
16
22
1187015
BS-N2-M-28 FT
3
22
28
1187021
Spanbereik D min.
Spanbereik D max.
BS-N2-M-12 FT
Art.nr.
1187003
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-N2-M-16 FT
Art.nr.
1187009
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-N2-M-22 FT
Art.nr.
1187015
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-N2-M-28 FT
Art.nr.
1187021
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
