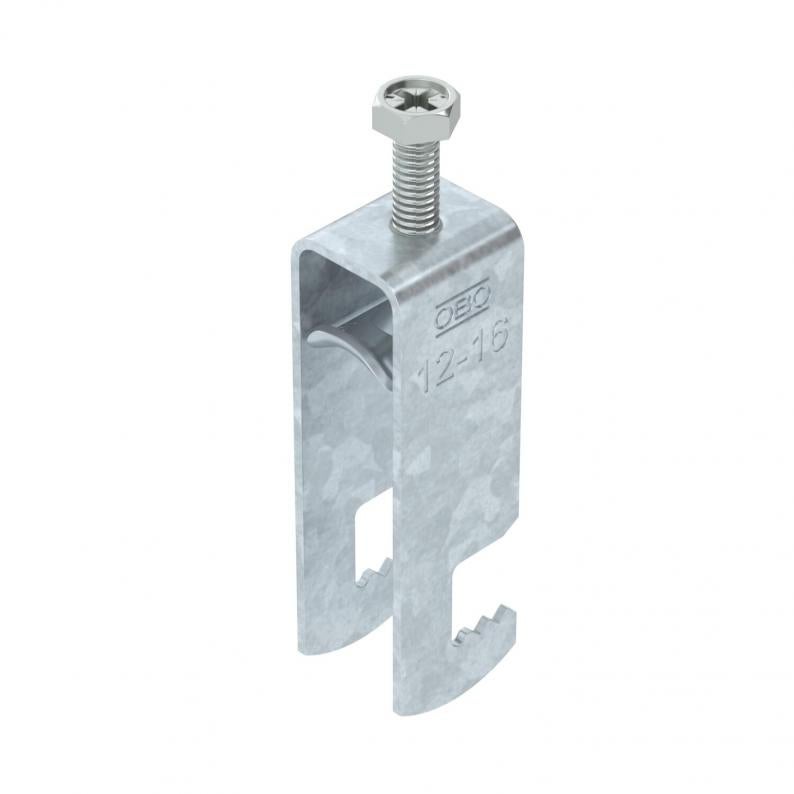

Beugelklem 2056 F-voet 2-voudig, metalen drukwand, FT
Type BS-F2-M-16 FT
|Art.nr. 1187409
|EAN 4012196853540
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 2 afzonderlijke kabel aan vlakijzer. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 72 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 72 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met metalen bak | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 2 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Vlak profiel |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1487 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-F2-M-12 FT
3
8
12
1187403
BS-F2-M-16 FT
3
12
16
1187409
BS-F2-M-22 FT
3
16
22
1187415
BS-F2-M-28 FT
3
22
28
1187421
BS-F2-M-34 FT
3
28
34
1187427
BS-F2-M-40 FT
3
34
40
1187433
BS-F2-M-46 FT
5
40
46
1187439
BS-F2-M-52 FT
5
46
52
1187445
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-F2-M-12 FT
Art.nr.
1187403
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-F2-M-16 FT
Art.nr.
1187409
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-F2-M-22 FT
Art.nr.
1187415
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-F2-M-28 FT
Art.nr.
1187421
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-F2-M-34 FT
Art.nr.
1187427
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-F2-M-40 FT
Art.nr.
1187433
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-F2-M-46 FT
Art.nr.
1187439
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-F2-M-52 FT
Art.nr.
1187445
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
