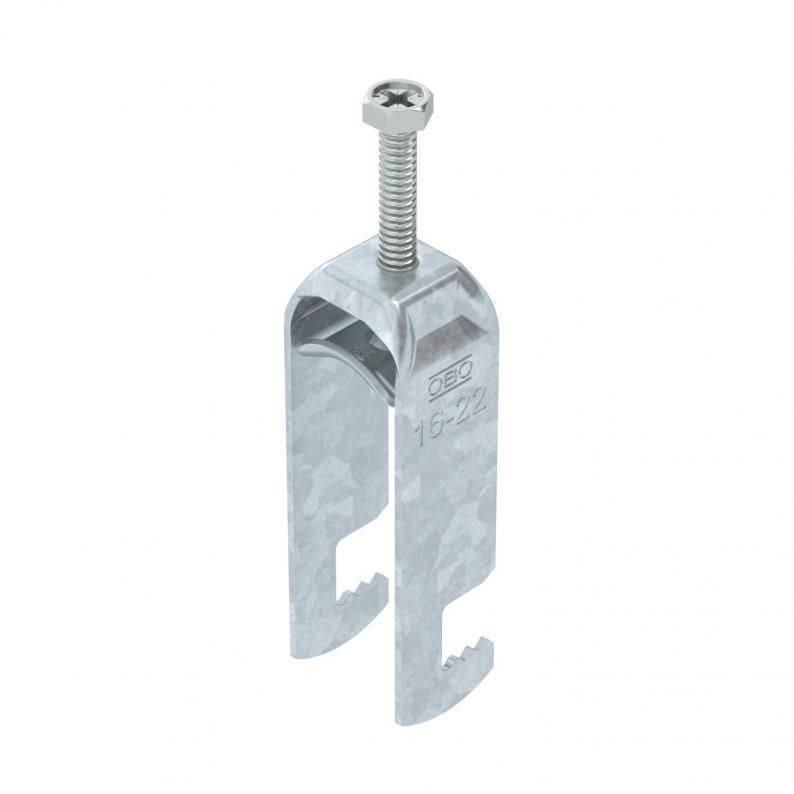

Beugelklem 2056 F-voet 2-voudig, metalen drukwand, FT 16 | 22 | 3

Beugelklem 2056 F-voet 2-voudig, metalen drukwand, FT

Art.nr. 1187415 | EAN 4012196853557

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 2 afzonderlijke kabel aan vlakijzer. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	2
Afm. H	85 mm
Afmeting G (mm)	M6
Breedte	27 mm
Dimensie	16-22mm
Extra materiaal	Staal
Extra oppervlak	vuurverzinkt
Halogeenvrij	ja
Hoogte	85 mm
Lengte	22,5 mm
Lengte buitenmaat	28 mm
Maat A	22,5 mm
Maat B	27 mm
Maat C	28 mm
Maat L	46 mm

Maat t	1,5 mm
Materiaal	Staal
Materiaal van de bak	staal
max. Aandraaimoment	3 Nm
met metalen bak	ja
met tegenwand	nee
Montagetype	Vlak profiel
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	22 mm
Spanbereik D min.	16 mm
voor buisdiameter max.	22 mm
voor buisdiameter min.	16 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-F2-M-12 FT	8 mm	12 mm	3 Nm	1187403	Stuks	50 Stuks
BS-F2-M-16 FT	12 mm	16 mm	3 Nm	1187409	Stuks	50 Stuks
BS-F2-M-22 FT	16 mm	22 mm	3 Nm	1187415	Stuks	50 Stuks
BS-F2-M-28 FT	22 mm	28 mm	3 Nm	1187421	Stuks	50 Stuks
BS-F2-M-34 FT	28 mm	34 mm	3 Nm	1187427	Stuks	50 Stuks
BS-F2-M-40 FT	34 mm	40 mm	3 Nm	1187433	Stuks	50 Stuks
BS-F2-M-46 FT	40 mm	46 mm	5 Nm	1187439	Stuks	50 Stuks
BS-F2-M-52 FT	46 mm	52 mm	5 Nm	1187445	Stuks	50 Stuks
