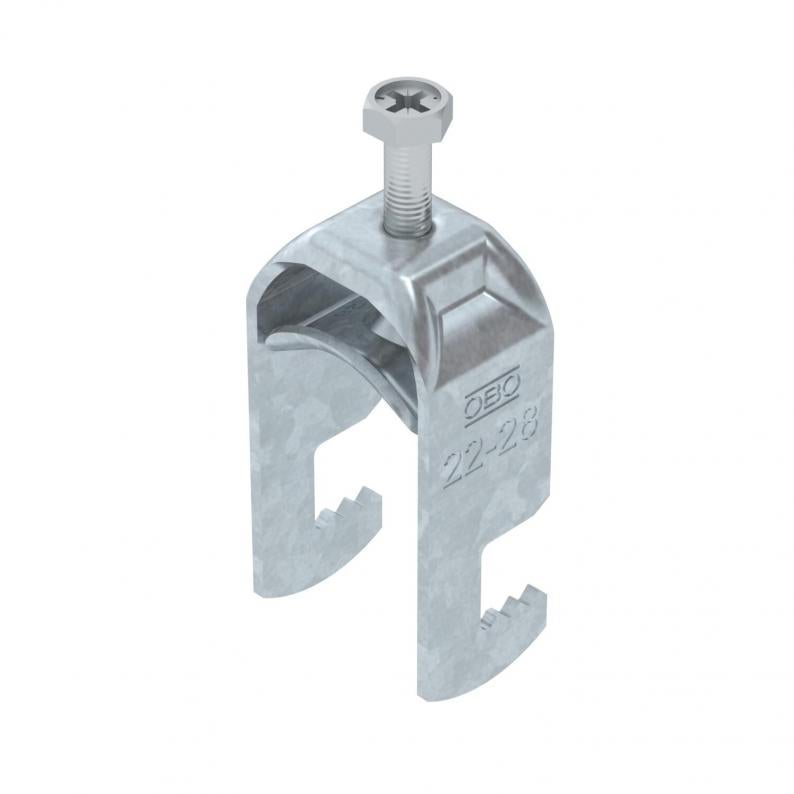

Beugelklem F-voet 1-voudig, metalen drukwand, FT
Type BS-F1-M-28 FT
|Art.nr. 1187420
|EAN 4012196853434
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan vlakijzer. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 33 mm |
| Hoogte | 64 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 33 mm |
| Afm. H | 64 mm |
| Maat t | 2 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 2 mm |
|---|---|
| voor buisdiameter min. | 22 mm |
| voor buisdiameter max. | 28 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met metalen bak | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Vlak profiel |
| Spanbereik D min. | 22 mm |
| Spanbereik D max. | 28 mm |
| Dimensie | 22-28mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1596 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-F1-M-12 FT
3
8
12
1187402
BS-F1-M-16 FT
3
12
16
1187408
BS-F1-M-22 FT
3
16
22
1187414
BS-F1-M-28 FT
3
22
28
1187420
BS-F1-M-34 FT
3
28
34
1187426
BS-F1-M-40 FT
3
34
40
1187432
BS-F1-M-46 FT
5
40
46
1187438
BS-F1-M-52 FT
5
46
52
1187444
BS-F1-M-58 FT
5
52
58
1187450
BS-F1-M-64 FT
5
58
64
1187456
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-F1-M-12 FT
Art.nr.
1187402
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-F1-M-16 FT
Art.nr.
1187408
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-F1-M-22 FT
Art.nr.
1187414
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-F1-M-28 FT
Art.nr.
1187420
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-F1-M-34 FT
Art.nr.
1187426
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-F1-M-40 FT
Art.nr.
1187432
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-F1-M-46 FT
Art.nr.
1187438
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-F1-M-52 FT
Art.nr.
1187444
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-F1-M-58 FT
Art.nr.
1187450
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-F1-M-64 FT
Art.nr.
1187456
max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
