Beugelklem 2056 N-voet 1-voudig, kunststof drukwand, A2
Type BS-N1-K-16 A2
|Art.nr. 1188108
|EAN 4012196869015
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving

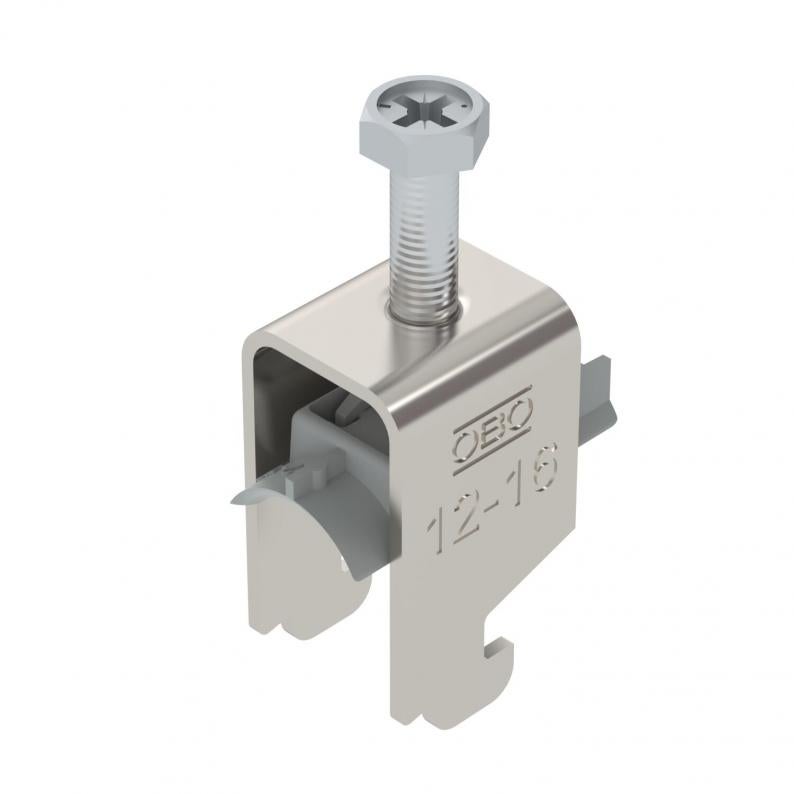

Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 11 - 12 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 39 mm |
| Maat L | 35 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 39 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 11 mm |
| voorrail met sleufbreedte (met interval) max. | 12 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| met tegenwand | nee |
| Materiaal van de bak | Kunststof |
| Materiaalkwaliteit van de bak | Polypropyleen |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2147 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-N1-K-12 A2
3
8
12
1188102
BS-N1-K-16 A2
3
12
16
1188108
BS-N1-K-22 A2
3
16
22
1188114
BS-N1-K-28 A2
3
22
28
1188120
BS-N1-K-34 A2
3
28
34
1188126
BS-N1-K-40 A2
3
34
40
1188132
BS-N1-K-46 A2
5
40
46
1188138
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-N1-K-12 A2
Art.nr.
1188102
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-N1-K-16 A2
Art.nr.
1188108
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-N1-K-22 A2
Art.nr.
1188114
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-N1-K-28 A2
Art.nr.
1188120
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-N1-K-34 A2
Art.nr.
1188126
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-N1-K-40 A2
Art.nr.
1188132
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-N1-K-46 A2
Art.nr.
1188138
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
