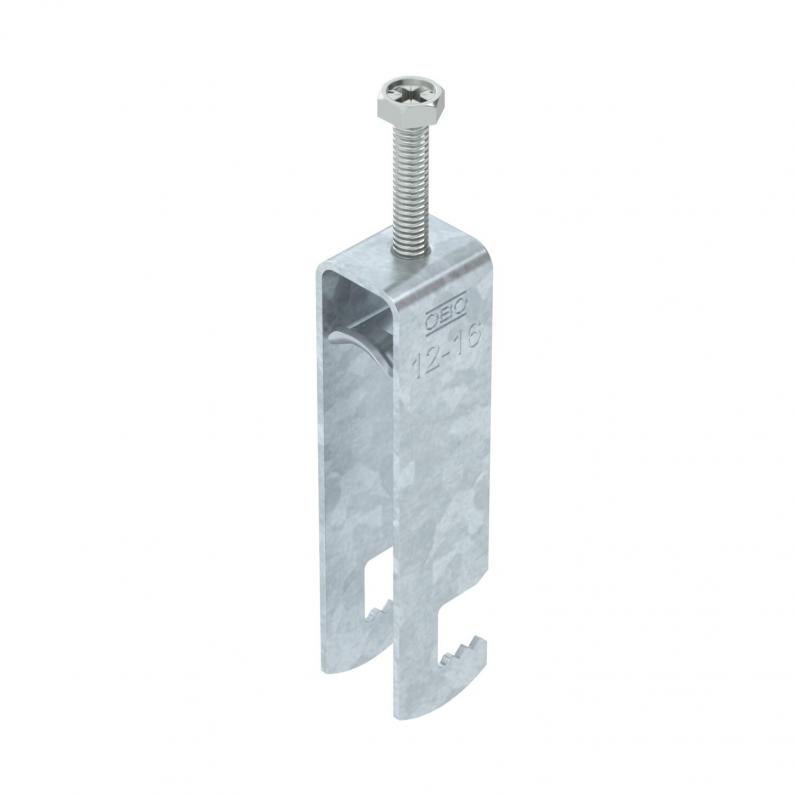

Beugelklem 2056 F-voet, 3-voudig metalen drukstuk, FT
Type BS-F3-M-16 FT
|Art.nr. 1188218
|EAN 4012197405236
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 3 afzonderlijke kabel aan vlakijzer. Met enkelvoudige schroef op drukstuk, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 20 mm |
| Hoogte | 93 mm |
| Maat L | 46 mm |
| Maat A | 22,5 mm |
| Maat B | 20 mm |
| Afm. H | 93 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 12 mm |
| voor buisdiameter max. | 16 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met metalen bak | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 3 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Vlak profiel |
| Spanbereik D min. | 12 mm |
| Spanbereik D max. | 16 mm |
| Dimensie | 12-16mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1905 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (2)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-F3-M-12 FT
3
8
12
1188215
BS-F3-M-16 FT
3
12
16
1188218
BS-F3-M-22 FT
3
16
22
1188221
BS-F3-M-28 FT
3
22
28
1188224
Spanbereik D min.
Spanbereik D max.
BS-F3-M-12 FT
Art.nr.
1188215
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-F3-M-16 FT
Art.nr.
1188218
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-F3-M-22 FT
Art.nr.
1188221
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-F3-M-28 FT
Art.nr.
1188224
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
