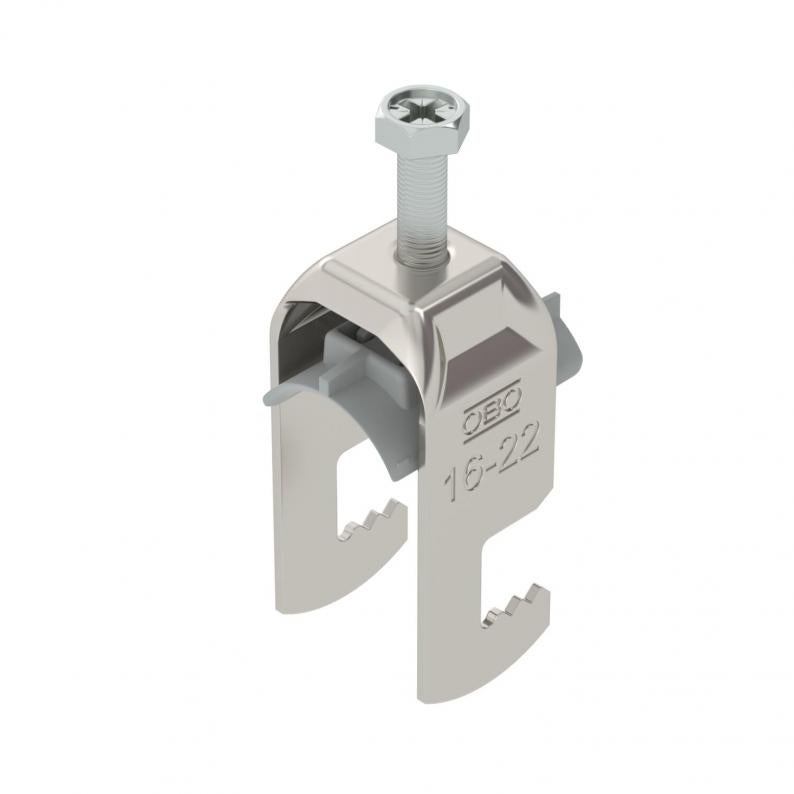

Beugelklem 2056 F-voet, 1-voudig kunststof drukstuk, A2
Type BS-F1-K-22 A2
|Art.nr. 1188267
|EAN 4012197416324
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Beugelklem met F-voet, kunststof drukwand van polypropyleen. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan vlakijzer. Met enkelvoudige schroef op drukstuk, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 27 mm |
| Hoogte | 58 mm |
| Maat L | 35 mm |
| Maat A | 22,5 mm |
| Maat B | 27 mm |
| Afm. H | 58 mm |
| Maat t | 1,5 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 16 mm |
| voor buisdiameter max. | 22 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met kunststof tegenwand | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Vlak profiel |
| Spanbereik D min. | 16 mm |
| Spanbereik D max. | 22 mm |
| Dimensie | 16-22mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2957 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (2)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-F1-K-12 A2
3
8
12
1188261
BS-F1-K-16 A2
3
12
16
1188264
BS-F1-K-22 A2
3
16
22
1188267
BS-F1-K-28 A2
3
22
28
1188270
BS-F1-K-34 A2
3
28
34
1188273
BS-F1-K-40 A2
3
34
40
1188276
Spanbereik D min.
Spanbereik D max.
BS-F1-K-12 A2
Art.nr.
1188261
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-F1-K-16 A2
Art.nr.
1188264
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-F1-K-22 A2
Art.nr.
1188267
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-F1-K-28 A2
Art.nr.
1188270
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-F1-K-34 A2
Art.nr.
1188273
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-F1-K-40 A2
Art.nr.
1188276
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
