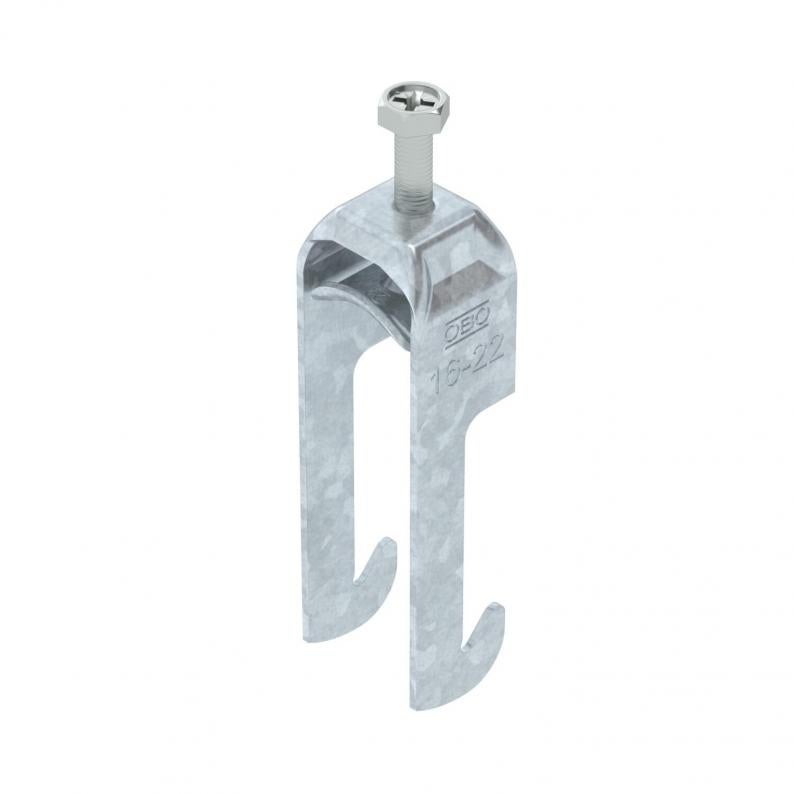

Beugelklem 2056 W-voet, 1-voudig metalen drukstuk, FT
Type BS-W1-M-22 FT
|Art.nr. 1188307
|EAN 4012197416744
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan hoekijzer tot < 40 mm. Met enkelvoudige schroef op drukstuk, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 27 mm |
| Hoogte | 91 mm |
| Maat L | 34 mm |
| Maat A | 22,5 mm |
| Maat B | 27 mm |
| Afm. H | 91 mm |
| Maat t | 1,5 mm |
| Maat C | 28 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Plaatdikte | 1,5 mm |
|---|---|
| voor buisdiameter min. | 16 mm |
| voor buisdiameter max. | 22 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met metalen bak | ja |
| Lengte buitenmaat | 28 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Hoekprofiel |
| Spanbereik D min. | 16 mm |
| Spanbereik D max. | 22 mm |
| Dimensie | 16-22mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1462 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,1462 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (2)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-W1-M-12 FT
3
8
12
1188301
BS-W1-M-16 FT
3
12
16
1188304
BS-W1-M-22 FT
3
16
22
1188307
BS-W1-M-28 FT
3
22
28
1188310
BS-W1-M-34 FT
3
28
34
1188313
BS-W1-M-40 FT
3
34
40
1188316
BS-W1-M-46 FT
5
40
46
1188319
BS-W1-M-52 FT
5
46
52
1188322
BS-W1-M-58 FT
5
52
58
1188325
BS-W1-M-64 FT
5
58
64
1188328
BS-W1-M-70 FT
5
64
70
1188331
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-W1-M-12 FT
Art.nr.
1188301
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-W1-M-16 FT
Art.nr.
1188304
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-W1-M-22 FT
Art.nr.
1188307
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-W1-M-28 FT
Art.nr.
1188310
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-W1-M-34 FT
Art.nr.
1188313
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-W1-M-40 FT
Art.nr.
1188316
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-W1-M-46 FT
Art.nr.
1188319
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-W1-M-52 FT
Art.nr.
1188322
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-W1-M-58 FT
Art.nr.
1188325
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-W1-M-64 FT
Art.nr.
1188328
max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
BS-W1-M-70 FT
Art.nr.
1188331
max. Aandraaimoment
5
Spanbereik D min.
64
Spanbereik D max.
70
