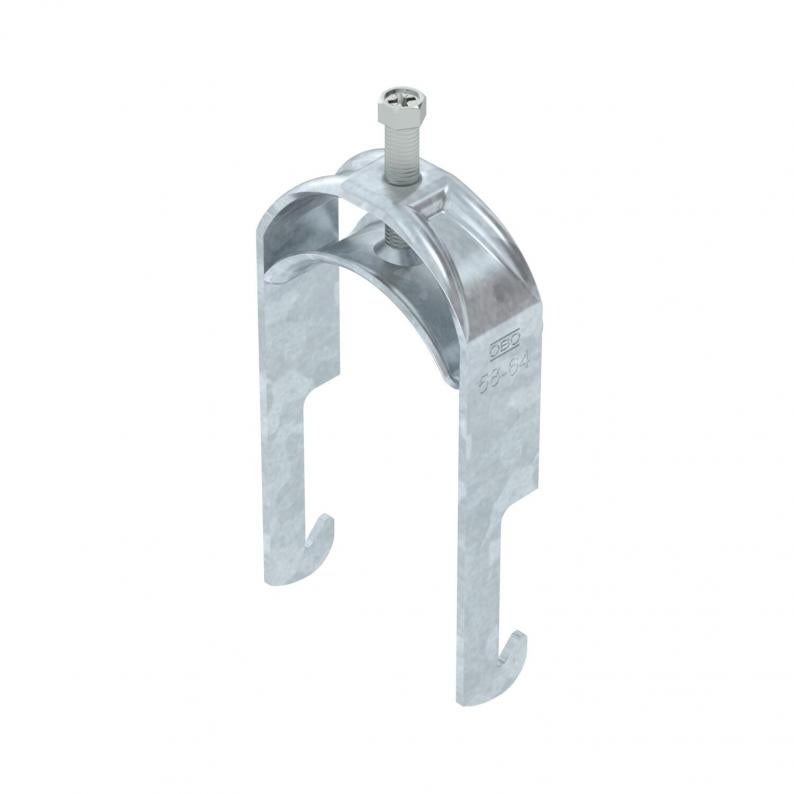

Beugelklem 2056 W-voet, 1-voudig metalen drukstuk, FT
Type BS-W1-M-64 FT
|Art.nr. 1188328
|EAN 4012197416959
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan hoekijzer tot < 40 mm. Met enkelvoudige schroef op drukstuk, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 25 mm |
|---|---|
| Breedte | 70 mm |
| Hoogte | 134 mm |
| Maat L | 43 mm |
| Maat A | 25 mm |
| Maat B | 70 mm |
| Afm. H | 134 mm |
| Maat t | 2,5 mm |
| Maat C | 33 mm |
| Afmeting G (mm) | M8 |
Technische gegevens
| Plaatdikte | 2,5 mm |
|---|---|
| voor buisdiameter min. | 58 mm |
| voor buisdiameter max. | 64 mm |
| Sleufbreedte | 10 mm |
| Halogeenvrij | ja |
| Schroefdraad | M8 |
| met metalen bak | ja |
| Lengte buitenmaat | 33 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 5 Nm |
| Montagetype | Hoekprofiel |
| Spanbereik D min. | 58 mm |
| Spanbereik D max. | 64 mm |
| Dimensie | 58-64mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,4193 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-W1-M-12 FT
3
8
12
1188301
BS-W1-M-16 FT
3
12
16
1188304
BS-W1-M-22 FT
3
16
22
1188307
BS-W1-M-28 FT
3
22
28
1188310
BS-W1-M-34 FT
3
28
34
1188313
BS-W1-M-40 FT
3
34
40
1188316
BS-W1-M-46 FT
5
40
46
1188319
BS-W1-M-52 FT
5
46
52
1188322
BS-W1-M-58 FT
5
52
58
1188325
BS-W1-M-64 FT
5
58
64
1188328
BS-W1-M-70 FT
5
64
70
1188331
