Beugelklem 2056 U-voet, 1-voudig metalen drukstuk, A2 12 | 16 | 3

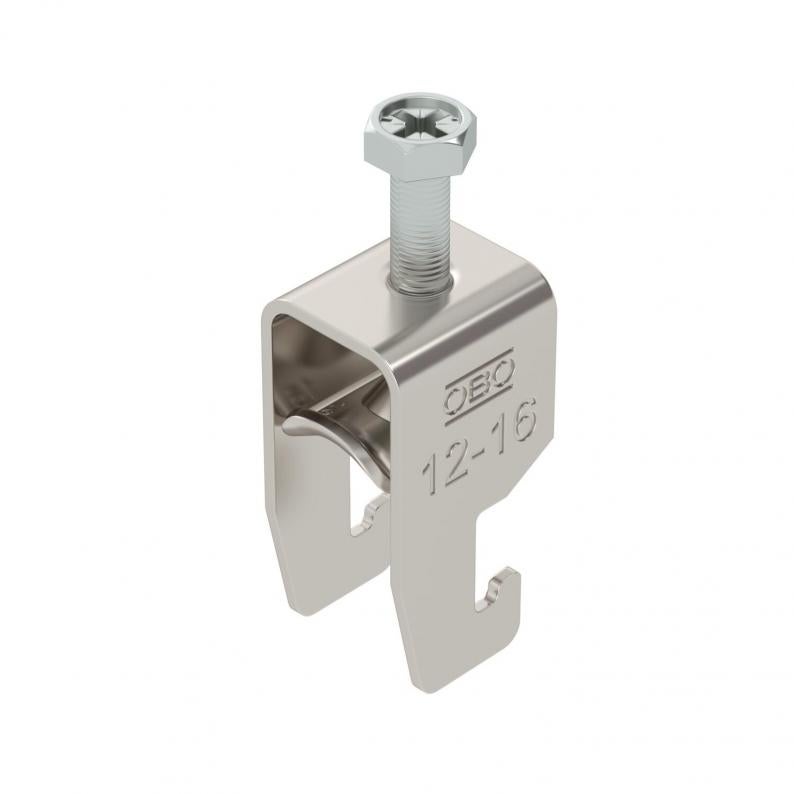

Beugelklem 2056 U-voet, 1-voudig metalen drukstuk, A2

Art.nr. 1188404 | EAN 4012197417314

Art.nr. / Type

Spanbereik D min.

Spanbereik D max.

max. Aandraaimoment

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Beugelklem met F-voet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 18 - 22 mm. Met enkelvoudige schroef op drukstuk, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van tegenwand wordt geadviseerd.

Technische gegevens

Technische gegevens

Aantal kabels/ buizen	1
Afm. H	44 mm
Afmeting G (mm)	M6
Breedte	20 mm
Dimensie	12-16mm
Extra materiaal	roestvast staal
Extra oppervlak	onbehandeld
Halogeenvrij	ja
Hoogte	44 mm
Lengte	22,5 mm
Lengte buitenmaat	28 mm
Maat A	22,5 mm
Maat B	20 mm
Maat C	28 mm
Maat L	34 mm

Maat t	1,5 mm
Materiaal	Roestvast staal 1.4301
max. Aandraaimoment	3 Nm
met metalen bak	ja
Montagetype	Profielrail
Oppervlak	blank, nabehandeld
Plaatdikte	1,5 mm
Schroefdraad	M6
Sleufbreedte	10 mm
Spanbereik D max.	16 mm
Spanbereik D min.	12 mm
voor buisdiameter max.	16 mm
voor buisdiameter min.	12 mm
voorrail met sleufbreedte (met interval) max.	22 mm
voorrail met sleufbreedte (met interval) mm	18 mm

Alle typen

Alle typen

Type	Spanbereik D min.	Spanbereik D max.	max. Aandraaimoment	Art.nr.	Aantal	kl. VKE
BS-U1-M-12 A2	8 mm	12 mm	3 Nm	1188401	Stuks	100 Stuks
BS-U1-M-16 A2	12 mm	16 mm	3 Nm	1188404	Stuks	100 Stuks
BS-U1-M-22 A2	16 mm	22 mm	3 Nm	1188407	Stuks	100 Stuks
BS-U1-M-28 A2	22 mm	28 mm	3 Nm	1188410	Stuks	100 Stuks
BS-U1-M-34 A2	28 mm	34 mm	3 Nm	1188413	Stuks	100 Stuks
BS-U1-M-40 A2	34 mm	40 mm	3 Nm	1188416	Stuks	100 Stuks
BS-U1-M-46 A2	40 mm	46 mm	5 Nm	1188419	Stuks	100 Stuks
BS-U1-M-52 A2	46 mm	52 mm	5 Nm	1188422	Stuks	100 Stuks
BS-U1-M-58 A2	52 mm	58 mm	5 Nm	1188425	Stuks	100 Stuks
BS-U1-M-64 A2	58 mm	64 mm	5 Nm	1188428	Stuks	100 Stuks
BS-U1-M-70 A2	64 mm	70 mm	5 Nm	1188431	Stuks	50 Stuks
BS-U1-M-76 A2	70 mm	76 mm	5 Nm	1188434	Stuks	25 Stuks
