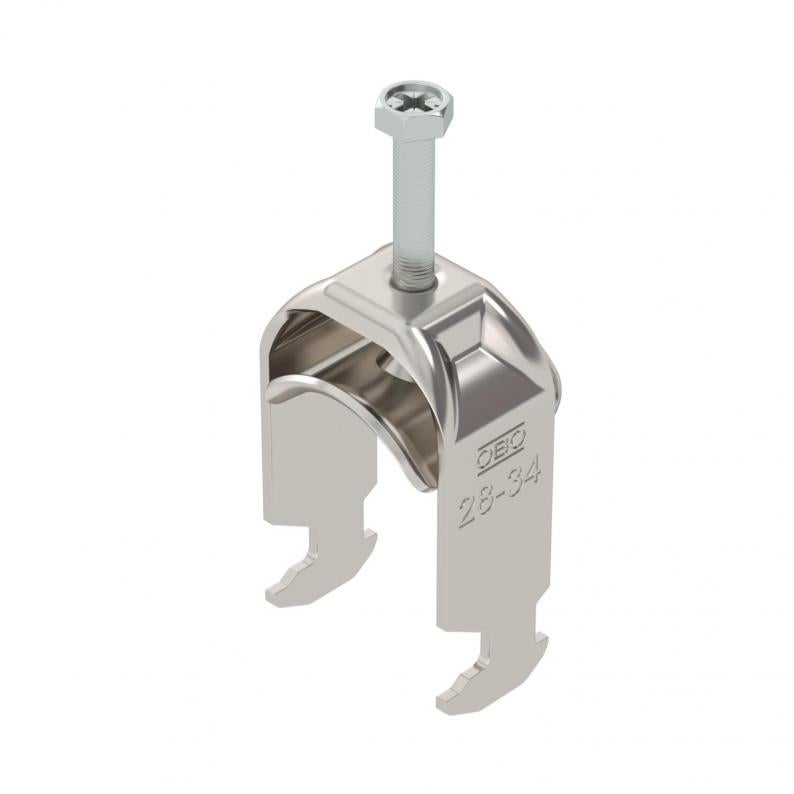

Beugelklem 2056 H-voet, 1-voudig metalen drukstuk, A4
Type BS-H1-M-34 A4
|Art.nr. 1188533
|EAN 4012197416102
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met enkelvoudige schroef op drukstuk, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Toepassing van tegenwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 22,5 mm |
|---|---|
| Breedte | 39 mm |
| Hoogte | 67 mm |
| Maat L | 46 mm |
| Maat A | 22,5 mm |
| Maat B | 39 mm |
| Afm. H | 67 mm |
| Maat t | 2 mm |
| Maat C | 34 mm |
| Afmeting G (mm) | M6 |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Plaatdikte | 2 mm |
| voor buisdiameter min. | 28 mm |
| voor buisdiameter max. | 34 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M6 |
| met metalen bak | ja |
| Lengte buitenmaat | 34 mm |
| Aantal kabels/ buizen | 1 |
| Extra oppervlak | onbehandeld |
| Extra materiaal | roestvast staal |
| max. Aandraaimoment | 3 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 28 mm |
| Spanbereik D max. | 34 mm |
| Dimensie | 28-34mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4571 |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,4793 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Certificaten (2)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H1-M-12 A4
3
8
12
1188521
BS-H1-M-16 A4
3
12
16
1188523
BS-H1-M-22 A4
3
16
22
1188527
BS-H1-M-28 A4
3
22
28
1188530
BS-H1-M-34 A4
3
28
34
1188533
BS-H1-M-40 A4
3
34
40
1188536
BS-H1-M-46 A4
5
40
46
1188539
BS-H1-M-52 A4
5
46
52
1188541
BS-H1-M-58 A4
5
52
58
1188545
BS-H1-M-64 A4
5
58
64
1188548
BS-H1-M-70 A4
5
64
70
1188551
BS-H1-M-76 A4
5
70
76
1188554
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H1-M-12 A4
Art.nr.
1188521
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H1-M-16 A4
Art.nr.
1188523
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H1-M-22 A4
Art.nr.
1188527
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H1-M-28 A4
Art.nr.
1188530
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H1-M-34 A4
Art.nr.
1188533
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H1-M-40 A4
Art.nr.
1188536
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H1-M-46 A4
Art.nr.
1188539
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-H1-M-52 A4
Art.nr.
1188541
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-H1-M-58 A4
Art.nr.
1188545
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-H1-M-64 A4
Art.nr.
1188548
max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
BS-H1-M-70 A4
Art.nr.
1188551
max. Aandraaimoment
5
Spanbereik D min.
64
Spanbereik D max.
70
BS-H1-M-76 A4
Art.nr.
1188554
max. Aandraaimoment
5
Spanbereik D min.
70
Spanbereik D max.
76
