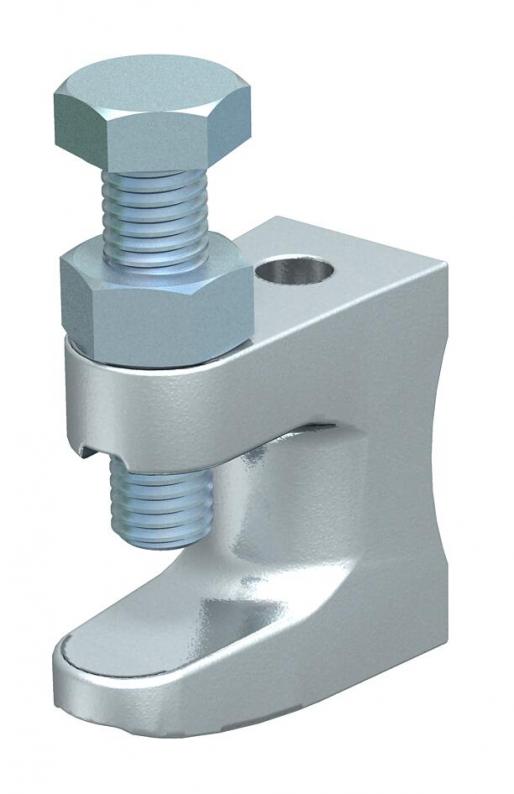

Draagschroefklem, met doorgangsgat
Type FL 1 TG
|Art.nr. 1488015
|EAN 4012195150855
Art.nr. / Type
Lengte
Breedte
Hoogte
bevestigingsgat
Schroefdraad
Breukbelasting
Flensdikte F min.
Flensdikte F max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Met doorgaand gat.
Max. aandraaimoment: 8 Nm
Max. aandraaimoment: 8 Nm
Technische gegevens

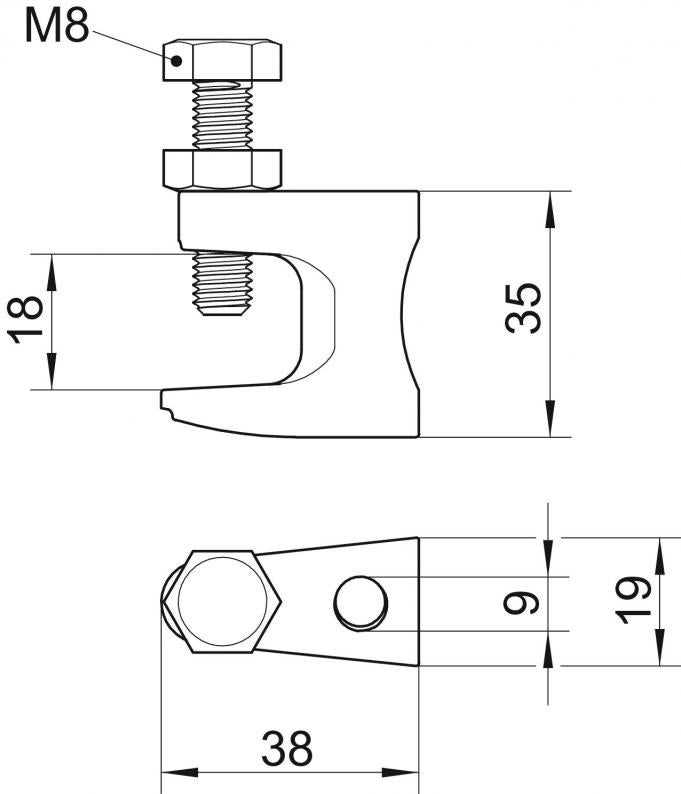

Afmetingen
| Lengte | 38 mm |
|---|---|
| Breedte | 19 mm |
| Hoogte | 35 mm |
| Maat L | 38 mm |
| Maat B | 19 mm |
| Afm. H | 35 mm |
| Maat F | 18 mm |
| Afmeting G (mm) | M8 |
| Maat D | 9 mm |
Technische gegevens
| bevestigingsgat | 9 mm |
|---|---|
| Schroefdraad metrisch | 8 |
| Schroefdraad | M8 |
| Scharnierend | nee |
| Scharnier instelbaar | nee |
| Breukbelasting | 1,2 kN |
| max. Aandraaimoment | 8 Nm |
| Type bevestiging | Schroeven |
| Aansluittype/-component | Gat |
| Flensdikte F min. | 0 mm |
| Flensdikte F max. | 18 mm |
| Dimensie | 0-17mm |
| Materiaal | Smeedbaar gietijzer |
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
bevestigingsgat
Schroefdraad
Breukbelasting
Flensdikte F min.
Flensdikte F max.
Art.nr.
FL 1 TG
38
19
35
9
M8
1,2
0
18
1488015
FL 2 TG
44
21
42
11
M10
2,5
0
20
1488023
FL 3 TG
58
23,5
54
13
M10
3,5
0
26
1488031
Lengte
Breedte
Hoogte
bevestigingsgat
Schroefdraad
Breukbelasting
Flensdikte F max.
FL 1 TG
Art.nr.
1488015
Lengte
38
Breedte
19
Hoogte
35
bevestigingsgat
9
Schroefdraad
M8
Breukbelasting
1,2
Flensdikte F min.
0
Flensdikte F max.
18
FL 2 TG
Art.nr.
1488023
Lengte
44
Breedte
21
Hoogte
42
bevestigingsgat
11
Schroefdraad
M10
Breukbelasting
2,5
Flensdikte F min.
0
Flensdikte F max.
20
FL 3 TG
Art.nr.
1488031
Lengte
58
Breedte
23,5
Hoogte
54
bevestigingsgat
13
Schroefdraad
M10
Breukbelasting
3,5
Flensdikte F min.
0
Flensdikte F max.
26
