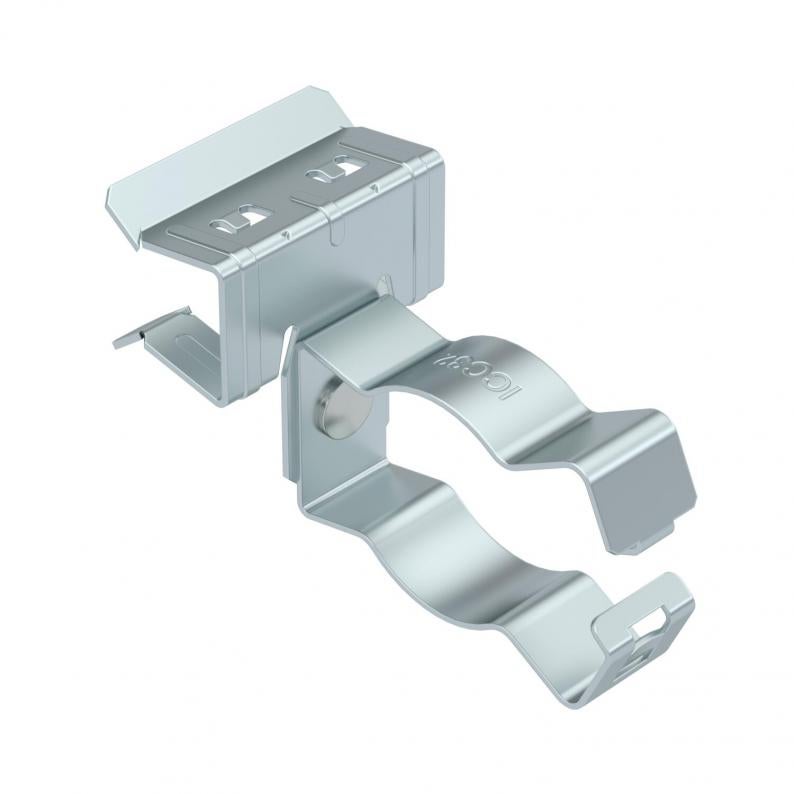

Draagklem met buisbevestiging zijkant
Type SCHPC 15-20 D32
|Art.nr. 1488375
|EAN 4012197380908
Art.nr. / Type
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Draagklem voor monteren van buizen. Gesloten buishouder zijkant Bevestiging op stalen dragers door opslaan.
Technische gegevens
Afmetingen
| Lengte | 81 mm |
|---|---|
| Breedte | 40 mm |
| Hoogte | 51 mm |
| Maat L | 82 mm |
| Dimension W | 40 mm |
Technische gegevens
| Scharnierend | nee |
|---|---|
| Scharnier instelbaar | nee |
| Breukbelasting | 0,45 kN |
| Buis-/kabeldiameter min. | 30 mm |
| Buis-/kabeldiameter max. | 32 mm |
| Type bevestiging | Klemmenstrook |
| Aansluittype/-component | Buis/kabel |
| Flensdikte F min. | 15 mm |
| Flensdikte F max. | 20 mm |
| Dimensie | 15-20mm |
| Oppervlak | Zinklamel |
| Materiaal | Staal |
| Kleur | zink |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Art.nr.
SCHPC 1,5-4 D25
63
28
36
63
20
25
1,5
4
1488343
SCHPC 1,5-4 D32
72
28
40
72
30
32
1,5
4
1488345
SCHPC 4-10 D25
71
40
40
71
20
25
4
10
1488349
SCHPC 4-10 D32
80
40
44
80
30
32
4
10
1488351
SCHPC 4-10 D40
93
40
47
93
36
40
4
10
1488353
SCHPC 10-15 D25
72
40
47
72
20
25
10
15
1488363
SCHPC 10-15 D32
81
40
51
81
30
32
10
15
1488365
SCHPC 10-15 D40
94
40
54
94
36
40
10
15
1488367
SCHPC 15-20 D25
72
40
47
72
20
25
15
20
1488373
SCHPC 15-20 D32
81
40
51
82
30
32
15
20
1488375
SCHPC 15-20 D40
94
40
54
92
36
40
15
20
1488377
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
SCHPC 1,5-4 D25
Art.nr.
1488343
Lengte
63
Breedte
28
Hoogte
36
Maat L
63
Buis-/kabeldiameter min.
20
Buis-/kabeldiameter max.
25
Flensdikte F min.
1,5
Flensdikte F max.
4
SCHPC 1,5-4 D32
Art.nr.
1488345
Lengte
72
Breedte
28
Hoogte
40
Maat L
72
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
32
Flensdikte F min.
1,5
Flensdikte F max.
4
SCHPC 4-10 D25
Art.nr.
1488349
Lengte
71
Breedte
40
Hoogte
40
Maat L
71
Buis-/kabeldiameter min.
20
Buis-/kabeldiameter max.
25
Flensdikte F min.
4
Flensdikte F max.
10
SCHPC 4-10 D32
Art.nr.
1488351
Lengte
80
Breedte
40
Hoogte
44
Maat L
80
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
32
Flensdikte F min.
4
Flensdikte F max.
10
SCHPC 4-10 D40
Art.nr.
1488353
Lengte
93
Breedte
40
Hoogte
47
Maat L
93
Buis-/kabeldiameter min.
36
Buis-/kabeldiameter max.
40
Flensdikte F min.
4
Flensdikte F max.
10
SCHPC 10-15 D25
Art.nr.
1488363
Lengte
72
Breedte
40
Hoogte
47
Maat L
72
Buis-/kabeldiameter min.
20
Buis-/kabeldiameter max.
25
Flensdikte F min.
10
Flensdikte F max.
15
SCHPC 10-15 D32
Art.nr.
1488365
Lengte
81
Breedte
40
Hoogte
51
Maat L
81
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
32
Flensdikte F min.
10
Flensdikte F max.
15
SCHPC 10-15 D40
Art.nr.
1488367
Lengte
94
Breedte
40
Hoogte
54
Maat L
94
Buis-/kabeldiameter min.
36
Buis-/kabeldiameter max.
40
Flensdikte F min.
10
Flensdikte F max.
15
SCHPC 15-20 D25
Art.nr.
1488373
Lengte
72
Breedte
40
Hoogte
47
Maat L
72
Buis-/kabeldiameter min.
20
Buis-/kabeldiameter max.
25
Flensdikte F min.
15
Flensdikte F max.
20
SCHPC 15-20 D32
Art.nr.
1488375
Lengte
81
Breedte
40
Hoogte
51
Maat L
82
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
32
Flensdikte F min.
15
Flensdikte F max.
20
SCHPC 15-20 D40
Art.nr.
1488377
Lengte
94
Breedte
40
Hoogte
54
Maat L
92
Buis-/kabeldiameter min.
36
Buis-/kabeldiameter max.
40
Flensdikte F min.
15
Flensdikte F max.
20
