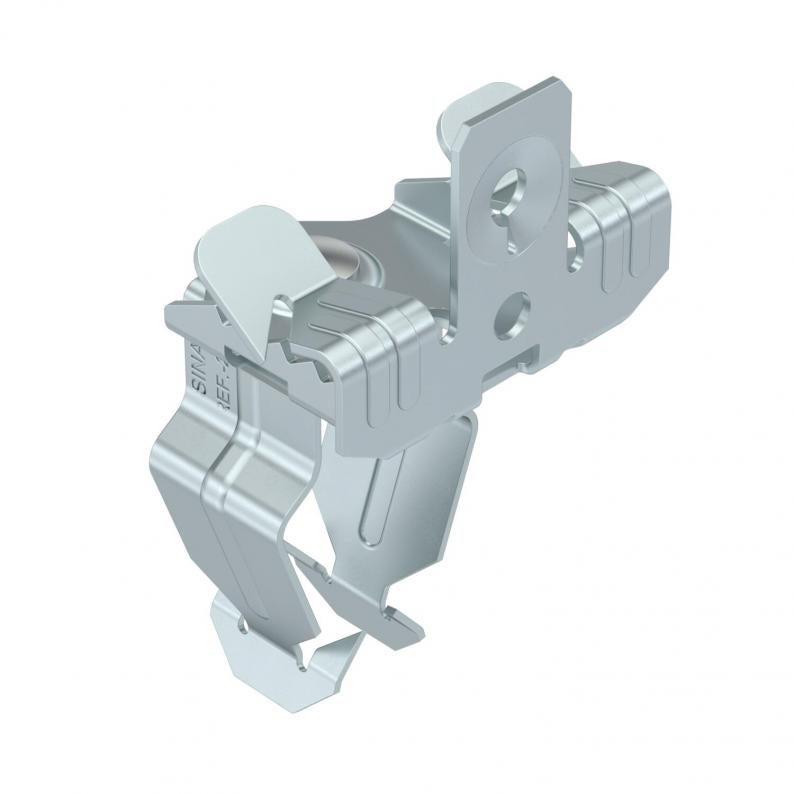

Draagklem met buisbevestiging onder
Type SCVPO 3-7 D32
|Art.nr. 1488387
|EAN 4012197369934
Art.nr. / Type
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Draagklem voor monteren van buizen. Open buishouder onder. Bevestiging op stalen dragers door opslaan.
Technische gegevens
Afmetingen
| Lengte | 81 mm |
|---|---|
| Breedte | 45 mm |
| Hoogte | 39 mm |
| Maat L | 81 mm |
| Dimension W | 45 mm |
Technische gegevens
| Scharnierend | nee |
|---|---|
| Scharnier instelbaar | nee |
| Breukbelasting | 0,11 kN |
| Buis-/kabeldiameter min. | 30 mm |
| Buis-/kabeldiameter max. | 35 mm |
| Type bevestiging | Klemmenstrook |
| Aansluittype/-component | Buis/kabel |
| Flensdikte F min. | 3 mm |
| Flensdikte F max. | 7 mm |
| Dimensie | 3-7mm |
| Oppervlak | Zinklamel |
| Materiaal | Staal |
| Kleur | zink |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Art.nr.
SCVPO 3-7 D20
71
45
39
71
18
22
3
7
1488381
SCVPO 3-7 D25
76
45
39
76
22
30
3
7
1488383
SCVPO 3-7 D32
81
45
39
81
30
35
3
7
1488387
SCVPO 7-13 D20
79
45
39
79
18
22
7
13
1488391
SCVPO 7-13 D25
84
45
39
84
22
30
7
13
1488393
SCVPO 7-13 D32
88
45
39
88
30
35
7
13
1488395
SCVPO 14-20 D20
82
45
39
82
18
22
14
20
1488401
SCVPO 14-20 D25
87
45
39
87
22
30
14
20
1488403
SCVPO 14-20 D32
92
45
39
92
30
35
14
20
1488405
Lengte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
SCVPO 3-7 D20
Art.nr.
1488381
Lengte
71
Breedte
45
Hoogte
39
Maat L
71
Buis-/kabeldiameter min.
18
Buis-/kabeldiameter max.
22
Flensdikte F min.
3
Flensdikte F max.
7
SCVPO 3-7 D25
Art.nr.
1488383
Lengte
76
Breedte
45
Hoogte
39
Maat L
76
Buis-/kabeldiameter min.
22
Buis-/kabeldiameter max.
30
Flensdikte F min.
3
Flensdikte F max.
7
SCVPO 3-7 D32
Art.nr.
1488387
Lengte
81
Breedte
45
Hoogte
39
Maat L
81
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
35
Flensdikte F min.
3
Flensdikte F max.
7
SCVPO 7-13 D20
Art.nr.
1488391
Lengte
79
Breedte
45
Hoogte
39
Maat L
79
Buis-/kabeldiameter min.
18
Buis-/kabeldiameter max.
22
Flensdikte F min.
7
Flensdikte F max.
13
SCVPO 7-13 D25
Art.nr.
1488393
Lengte
84
Breedte
45
Hoogte
39
Maat L
84
Buis-/kabeldiameter min.
22
Buis-/kabeldiameter max.
30
Flensdikte F min.
7
Flensdikte F max.
13
SCVPO 7-13 D32
Art.nr.
1488395
Lengte
88
Breedte
45
Hoogte
39
Maat L
88
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
35
Flensdikte F min.
7
Flensdikte F max.
13
SCVPO 14-20 D20
Art.nr.
1488401
Lengte
82
Breedte
45
Hoogte
39
Maat L
82
Buis-/kabeldiameter min.
18
Buis-/kabeldiameter max.
22
Flensdikte F min.
14
Flensdikte F max.
20
SCVPO 14-20 D25
Art.nr.
1488403
Lengte
87
Breedte
45
Hoogte
39
Maat L
87
Buis-/kabeldiameter min.
22
Buis-/kabeldiameter max.
30
Flensdikte F min.
14
Flensdikte F max.
20
SCVPO 14-20 D32
Art.nr.
1488405
Lengte
92
Breedte
45
Hoogte
39
Maat L
92
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
35
Flensdikte F min.
14
Flensdikte F max.
20
