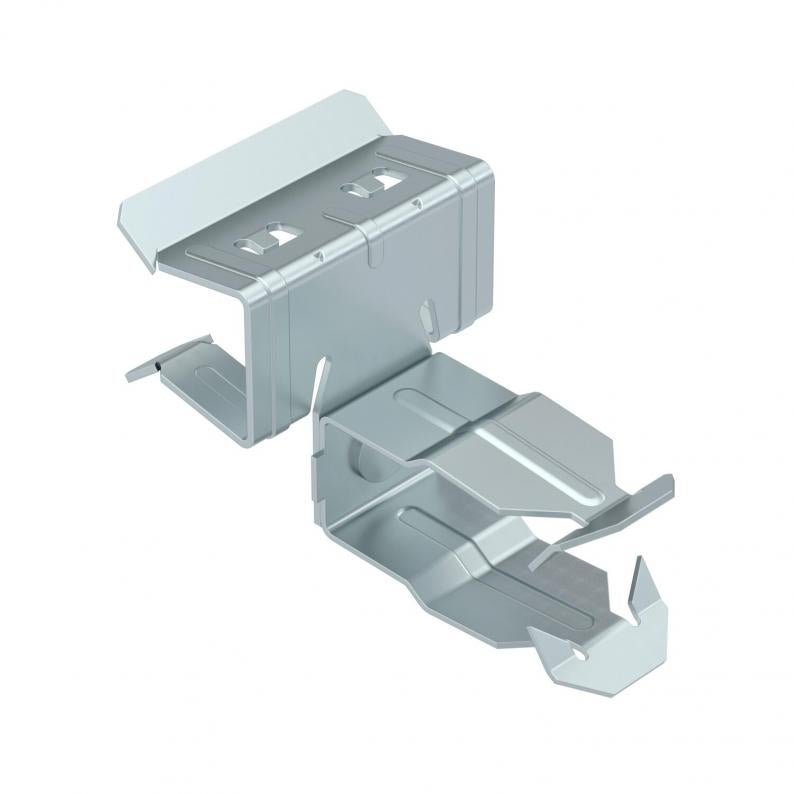

Draagklem met buisbevestiging zijkant
Type SCHPO 15-20 D25
|Art.nr. 1488443
|EAN 4012197389758
Art.nr. / Type
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Draagklem voor monteren van buizen. Open buishouder zijkant. Bevestiging op stalen dragers door opslaan.
Technische gegevens
Afmetingen
| Lengte | 68 mm |
|---|---|
| Breedte | 40 mm |
| Hoogte | 44 mm |
| Maat L | 68 mm |
| Dimension W | 40 mm |
Technische gegevens
| Scharnierend | nee |
|---|---|
| Scharnier instelbaar | nee |
| Breukbelasting | 0,11 kN |
| Buis-/kabeldiameter min. | 22 mm |
| Buis-/kabeldiameter max. | 30 mm |
| Type bevestiging | Klemmenstrook |
| Aansluittype/-component | Buis/kabel |
| Flensdikte F min. | 15 mm |
| Flensdikte F max. | 20 mm |
| Dimensie | 15-20mm |
| Oppervlak | Zinklamel |
| Materiaal | Staal |
| Kleur | zink |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Art.nr.
SCHPO 1,5-4 D20
53
28
31
53
18
22
1,5
4
1488411
SCHPO 1,5-4 D25
59
28
32
59
22
30
1,5
4
1488413
SCHPO 1,5-4 D32
63
28
35
63
30
35
1,5
4
1488415
SCHPO 4-10 D20
62
40
35
62
18
22
4
10
1488421
SCHPO 4-10 D25
67
40
38
67
22
30
4
10
1488423
SCHPO 4-10 D32
72
40
40
72
30
35
4
10
1488425
SCHPO 10-15 D20
63
40
42
63
18
22
10
15
1488431
SCHPO 10-15 D25
68
40
44
68
22
30
10
15
1488433
SCHPO 10-15 D32
72
40
46
72
30
35
10
15
1488435
SCHPO 15-20 D20
63
40
42
63
18
22
15
20
1488441
SCHPO 15-20 D25
68
40
44
68
22
30
15
20
1488443
SCHPO 15-20 D32
72
40
46
72
30
35
15
20
1488445
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
SCHPO 1,5-4 D20
Art.nr.
1488411
Lengte
53
Breedte
28
Hoogte
31
Maat L
53
Buis-/kabeldiameter min.
18
Buis-/kabeldiameter max.
22
Flensdikte F min.
1,5
Flensdikte F max.
4
SCHPO 1,5-4 D25
Art.nr.
1488413
Lengte
59
Breedte
28
Hoogte
32
Maat L
59
Buis-/kabeldiameter min.
22
Buis-/kabeldiameter max.
30
Flensdikte F min.
1,5
Flensdikte F max.
4
SCHPO 1,5-4 D32
Art.nr.
1488415
Lengte
63
Breedte
28
Hoogte
35
Maat L
63
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
35
Flensdikte F min.
1,5
Flensdikte F max.
4
SCHPO 4-10 D20
Art.nr.
1488421
Lengte
62
Breedte
40
Hoogte
35
Maat L
62
Buis-/kabeldiameter min.
18
Buis-/kabeldiameter max.
22
Flensdikte F min.
4
Flensdikte F max.
10
SCHPO 4-10 D25
Art.nr.
1488423
Lengte
67
Breedte
40
Hoogte
38
Maat L
67
Buis-/kabeldiameter min.
22
Buis-/kabeldiameter max.
30
Flensdikte F min.
4
Flensdikte F max.
10
SCHPO 4-10 D32
Art.nr.
1488425
Lengte
72
Breedte
40
Hoogte
40
Maat L
72
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
35
Flensdikte F min.
4
Flensdikte F max.
10
SCHPO 10-15 D20
Art.nr.
1488431
Lengte
63
Breedte
40
Hoogte
42
Maat L
63
Buis-/kabeldiameter min.
18
Buis-/kabeldiameter max.
22
Flensdikte F min.
10
Flensdikte F max.
15
SCHPO 10-15 D25
Art.nr.
1488433
Lengte
68
Breedte
40
Hoogte
44
Maat L
68
Buis-/kabeldiameter min.
22
Buis-/kabeldiameter max.
30
Flensdikte F min.
10
Flensdikte F max.
15
SCHPO 10-15 D32
Art.nr.
1488435
Lengte
72
Breedte
40
Hoogte
46
Maat L
72
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
35
Flensdikte F min.
10
Flensdikte F max.
15
SCHPO 15-20 D20
Art.nr.
1488441
Lengte
63
Breedte
40
Hoogte
42
Maat L
63
Buis-/kabeldiameter min.
18
Buis-/kabeldiameter max.
22
Flensdikte F min.
15
Flensdikte F max.
20
SCHPO 15-20 D25
Art.nr.
1488443
Lengte
68
Breedte
40
Hoogte
44
Maat L
68
Buis-/kabeldiameter min.
22
Buis-/kabeldiameter max.
30
Flensdikte F min.
15
Flensdikte F max.
20
SCHPO 15-20 D32
Art.nr.
1488445
Lengte
72
Breedte
40
Hoogte
46
Maat L
72
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
35
Flensdikte F min.
15
Flensdikte F max.
20
