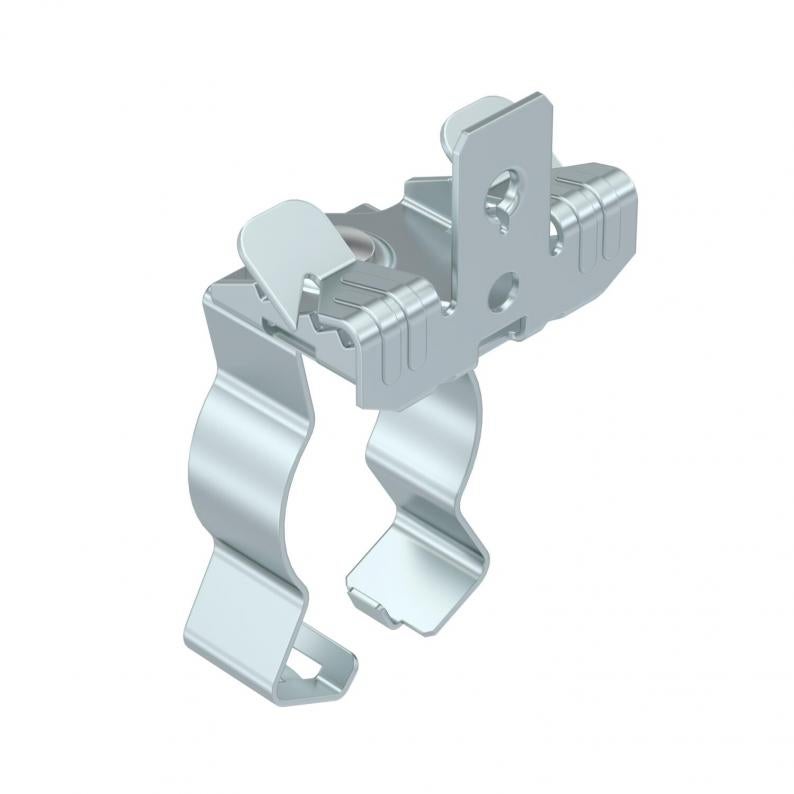

Draagklem met buisbevestiging onder
Type SCVPC 3-7 D32
|Art.nr. 1488623
|EAN 4012197380960
Art.nr. / Type
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Draagklem voor monteren van buizen. Gesloten buishouder onder. Bevestiging op stalen dragers door opslaan.
Technische gegevens
Afmetingen
| Lengte | 90 mm |
|---|---|
| Breedte | 45 mm |
| Hoogte | 37 mm |
| Maat L | 90 mm |
Technische gegevens
| Scharnierend | nee |
|---|---|
| Scharnier instelbaar | nee |
| Breukbelasting | 0,45 kN |
| Buis-/kabeldiameter min. | 30 mm |
| Buis-/kabeldiameter max. | 32 mm |
| Type bevestiging | Klemmenstrook |
| Aansluittype/-component | Buis/kabel |
| Flensdikte F min. | 3 mm |
| Flensdikte F max. | 7 mm |
| Dimensie | 3-7mm |
| Oppervlak | Zinklamel |
| Materiaal | Staal |
| Kleur | zink |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Art.nr.
SCVPC 3-7 D25
81
45
37
80
20
25
3
7
1488621
SCVPC 3-7 D32
90
45
37
90
30
32
3
7
1488623
SCVPC 3-7 D40
103
45
37
100
36
40
3
7
1488625
SCVPC 7-13 D25
89
45
37
87
20
25
7
13
1488629
SCVPC 7-13 D32
97
45
37
97
30
32
7
13
1488631
SCVPC 7-13 D40
110
45
37
107
36
40
7
13
1488633
SCVPC 14-20 D25
92
45
36
90
20
25
14
20
1488637
SCVPC 14-20 D32
100
45
36
100
30
32
14
20
1488639
SCVPC 14-20 D40
113
45
36
110
36
40
14
20
1488641
Lengte
Hoogte
Maat L
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
SCVPC 3-7 D25
Art.nr.
1488621
Lengte
81
Breedte
45
Hoogte
37
Maat L
80
Buis-/kabeldiameter min.
20
Buis-/kabeldiameter max.
25
Flensdikte F min.
3
Flensdikte F max.
7
SCVPC 3-7 D32
Art.nr.
1488623
Lengte
90
Breedte
45
Hoogte
37
Maat L
90
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
32
Flensdikte F min.
3
Flensdikte F max.
7
SCVPC 3-7 D40
Art.nr.
1488625
Lengte
103
Breedte
45
Hoogte
37
Maat L
100
Buis-/kabeldiameter min.
36
Buis-/kabeldiameter max.
40
Flensdikte F min.
3
Flensdikte F max.
7
SCVPC 7-13 D25
Art.nr.
1488629
Lengte
89
Breedte
45
Hoogte
37
Maat L
87
Buis-/kabeldiameter min.
20
Buis-/kabeldiameter max.
25
Flensdikte F min.
7
Flensdikte F max.
13
SCVPC 7-13 D32
Art.nr.
1488631
Lengte
97
Breedte
45
Hoogte
37
Maat L
97
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
32
Flensdikte F min.
7
Flensdikte F max.
13
SCVPC 7-13 D40
Art.nr.
1488633
Lengte
110
Breedte
45
Hoogte
37
Maat L
107
Buis-/kabeldiameter min.
36
Buis-/kabeldiameter max.
40
Flensdikte F min.
7
Flensdikte F max.
13
SCVPC 14-20 D25
Art.nr.
1488637
Lengte
92
Breedte
45
Hoogte
36
Maat L
90
Buis-/kabeldiameter min.
20
Buis-/kabeldiameter max.
25
Flensdikte F min.
14
Flensdikte F max.
20
SCVPC 14-20 D32
Art.nr.
1488639
Lengte
100
Breedte
45
Hoogte
36
Maat L
100
Buis-/kabeldiameter min.
30
Buis-/kabeldiameter max.
32
Flensdikte F min.
14
Flensdikte F max.
20
SCVPC 14-20 D40
Art.nr.
1488641
Lengte
113
Breedte
45
Hoogte
36
Maat L
110
Buis-/kabeldiameter min.
36
Buis-/kabeldiameter max.
40
Flensdikte F min.
14
Flensdikte F max.
20
