- Productbeschrijving
-
Productbeschrijving

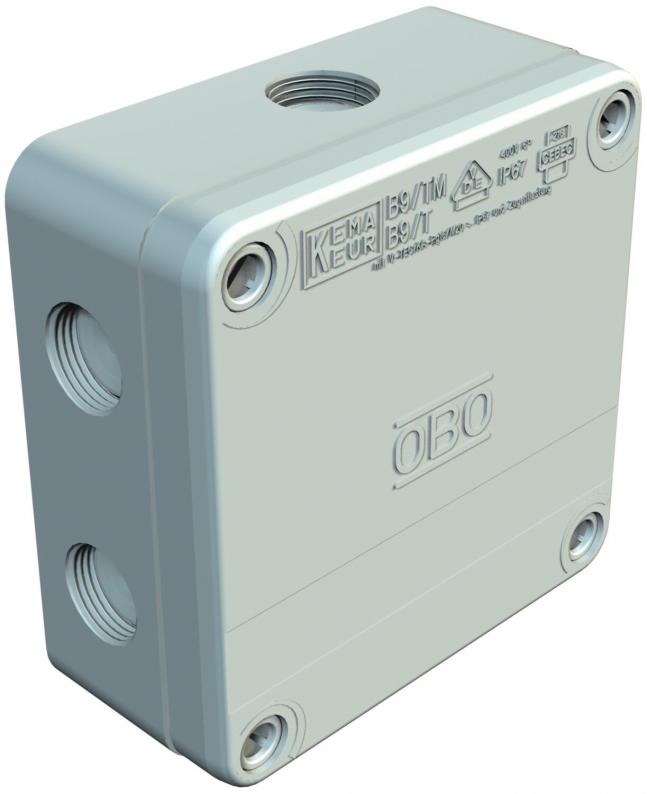

B9/T...: bestaat uit twee verschillende halogeenvrije kunststofcomponenten,
8 schroefdraadinvoeren (PG16)met doorsteekmembraan (voor kabeldiameters tot 15 mm) in de bodem. Bij gebruik van wartels (extra trekontlasting) hoeft het membraan niet te worden verwijderd (tijdsbesparing). Beschermingsgraad IP 67 bij doorstootmembranen en bij wartels zonder verwijdering van het doorsteekmembraan.
Nom. spanning 400 V; Nom. doorsnede 4 - 6 mm².
De dekselbevestiging gebeurd door het vastschroeven van de 4 voorgemonteerde, onverliesbare dekselsnelbevestigingen (180°). De bevestigingsgaten zijn bovendien voorzien van een zachte kunststoflaag, schroefdiameter 5 mm (afstand 75 mm). Binnenwerkse maat: 98x98x40
- Technische gegevens
-
Technische gegevens
Aantal invoeren 9 Beschermingsgraad IP67 Dimensie 110x110x50 Explosieveilige uitvoering nee Functiebehoud zonder Halogeenvrij ja Invoer achteraan ja Kabelinvoeren 8 schroefdraadinvoeren (PG16) Kleur lichtgrijs; RAL 7035 Materiaal Polypropyleen max. Aderdiameter 6 mm² Met deksel ja Montagetype Wand-/plafondmontage Nominale doorsnede max. 6 mm² Nominale doorsnede min. 4 mm² Nominale isolatiespanning Ui 400 V Nominale spanning 400 V Rijgbaar ja Soort doorvoer behuizing Schroefdraad en afdichtmembraan Soort invoer Kabel Temperatuurbereik max. 60 °C Temperatuurbereik min. -5 °C Type invoer_ Wartel Verzegelbaar ja Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Weersbestendig nee Afmetingen

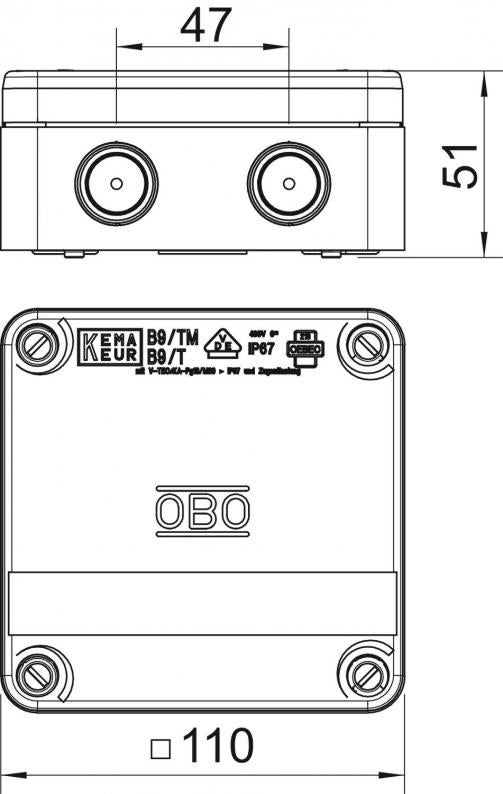

Binnenafmetingen 98x98x40 mm Breedte 110 mm Hoogte 51 mm Lengte 110 mm - Alle typen
