Aftak klemsteen, 1-polig
Type HLAK 1-2x70 GRGN
|Art.nr. 2009044
|EAN 4012196614363
Art.nr. / Type
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

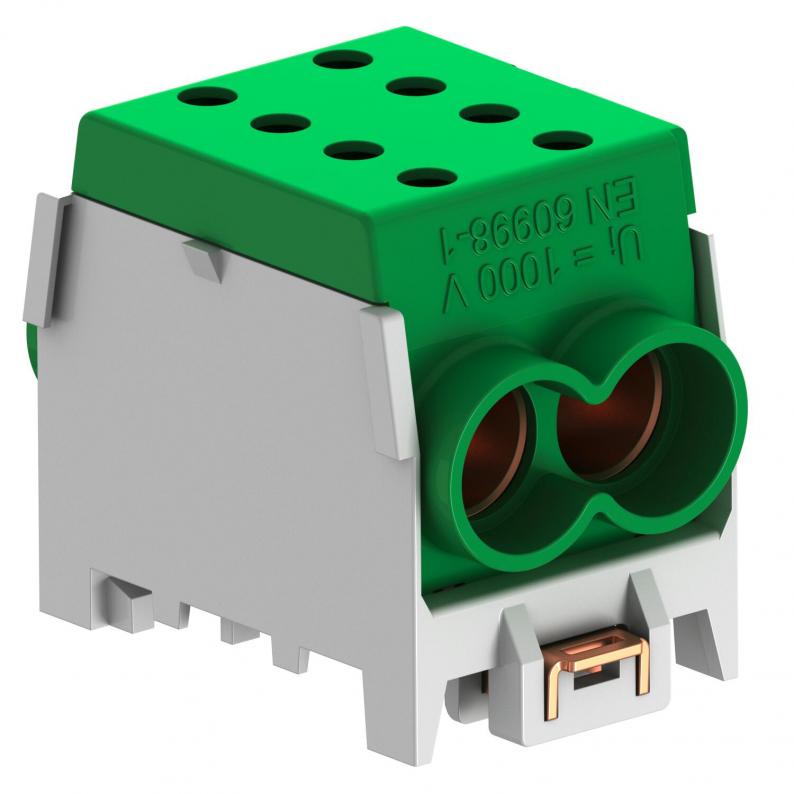

1-polige hoofdleidingsaftakklem 4 x 70 mm² aderaansluitingsdoorsneden per pool. Met 2 schroeven per klempunt voor een betrouwbare contactdruk. Uiterst bestendige snelbevestiging van verzinkt plaatstaal voor de eenvoudige montage op draagrails.
Klemmenafdekkingen zijn leverbaar in de gebruikelijke aderkleuren.
Klemmenafdekkingen zijn leverbaar in de gebruikelijke aderkleuren.
Technische gegevens
Afmetingen
| Breedte | 55 mm |
|---|---|
| Hoogte | 40 mm |
Technische gegevens
| Slagvast | ja |
|---|---|
| Omgevingstemperatuur | 40 °C |
| Halogeenvrij | ja |
| Aantal polen | 1 |
| Nominale stroom | 190 A |
| Nominale spanning | 960 V |
| Kunststof | Thermoplast |
| Geschikt voor massieve ader | ja |
| Geschikt voor flexibele ader | nee |
| Geschikt voor meeraderige geleiders | ja |
| max. Kabeldiameter | 70 mm² |
| Transparant | nee |
| Met bedieningshendels | nee |
| Aantal klemmen per pool | 4 |
| max. Aderdiameter | 70 mm² |
| VDE-getest | ja |
| Aansluitpositie | Boven/onder |
| Aansluitbare aderdiameter soepel met adereindhuls min. | 4 mm² |
| Aansluitbare aderdiameter soepel met adereindhuls max. | 50 mm² |
| Aansluitbare aderdiameter massief min. | 4 mm² |
| Aansluitbare aderdiameter massief max. | 70 mm² |
| Aansluitbare aderdiameter meeraderig min. | 4 mm² |
| Aansluitbare aderdiameter meeraderig max. | 70 mm² |
| Geschikt voor rondaderaansluiting | ja |
| Geschikt voor sectoraderaansluiting | ja |
| Geschikt voor vlakbandaansluiting | nee |
| max. Nominale bedrijfsstroom Ie | 190 A |
| Nominale doorsnede min. | 70 mm² |
| Aansluittype | Schroeven |
| ROHS-conform | ja |
| Aantal klemmen | 4 |
| Aansluitdoorsnede meeraderig min. | 4 mm² |
| Aansluitdoorsnede meeraderig max. | 70 mm² |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 70 °C |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 960°C |
| Dimensie | 70/70mm² |
| Kleur | grijs / groen |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,037 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Productfoto's (2)
Uitvoeringen
Type
Aansluittype
Kleur
Art.nr.
HLAK 1-2x70 GR
Schroeven
grijs
2009042
HLAK 1-2x70 GRGN
Schroeven
grijs / groen
2009044
HLAK 1-2x70 GRBL
Schroeven
grijs/blauw
2009046
Kleur
HLAK 1-2x70 GR
Art.nr.
2009042
Aansluittype
Schroeven
Kleur
grijs
HLAK 1-2x70 GRGN
Art.nr.
2009044
Aansluittype
Schroeven
Kleur
grijs / groen
HLAK 1-2x70 GRBL
Art.nr.
2009046
Aansluittype
Schroeven
Kleur
grijs/blauw
