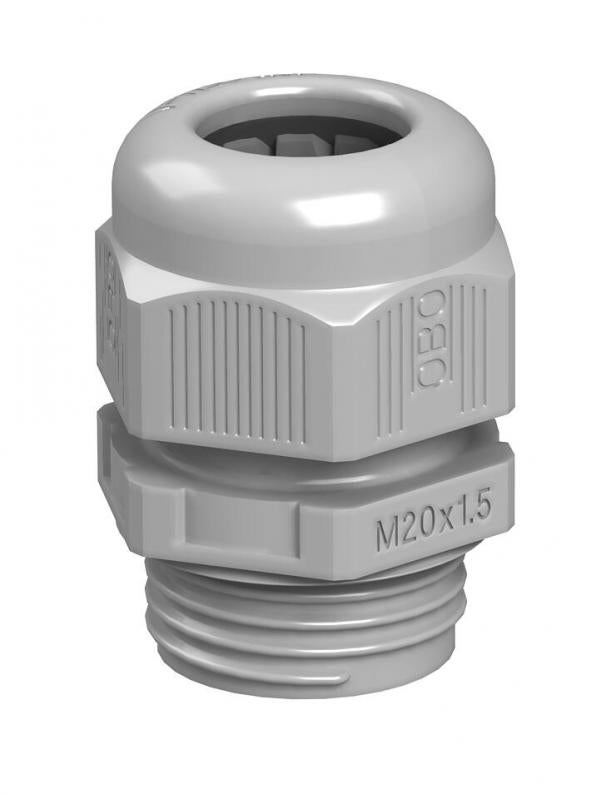

Wartelsysteem, metrische schroefdraad, lichtgrijs
Type V-TEC VM20 LGR
|Art.nr. 2022866
|EAN 4012195533658
Art.nr. / Type
Schroefdraad
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Wartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
Technische gegevens
Technische gegevens
| Slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| Glasvezelversterkt | nee |
| Explosiebeveiligd | nee |
| Trekontlastingsmogelijkheid | ja |
| Beschermingsgraad | IP68 |
| Schroefdraad | M20 x 1,5 |
| Voor Ex-zone | zonder |
| Soort schroefdraad | Metrisch |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Wartel voor platte kabel | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Spoed | 1,5 mm |
| Nominale schroefdraadmaat | 20 |
| Zeskant hoekmaat | 27 mm |
| Afdichtbereik D min. | 6 mm |
| Afdichtbereik D max. | 13 mm |
| Sleutelwijdte | 24 |
| Uitvoering | Recht |
| Lengte schroefdraad | 10 mm |
| Instabiel draaimoment | 3,8 Nm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 65 °C |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | M20 |
| Materiaal | Polyamide |
| Kleur | lichtgrijs; RAL 7035 |
Afmetingen
| Afmeting L min. | 23,5 mm |
|---|---|
| Afmeting L max. | 30,5 mm |
| Maat L1 | 9 mm |
| Maat L2 | 5 mm |
| Afmeting e | 27 mm |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0408 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0408 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 2048922
Tegenmoer, metrische schroefdraad, lichtgrijsType
116 M20 LGR PA
Kl. vpe: 100 Stuks
100Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Certificaten (5)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Schroefdraad
Meervoudig dichtingsinzetstuk
Kleur
Art.nr.
V-TEC VM12 LGR
M12 x 1,5
nee
lichtgrijs; RAL 7035
2022862
V-TEC VM16 LGR
M16 x 1,5
nee
lichtgrijs; RAL 7035
2022864
V-TEC VM20 LGR
M20 x 1,5
nee
lichtgrijs; RAL 7035
2022866
V-TEC VM25 LGR
M25 x 1,5
nee
lichtgrijs; RAL 7035
2022868
V-TEC VM32 LGR
M32 x 1,5
nee
lichtgrijs; RAL 7035
2022870
V-TEC VM40 LGR
M40 x 1,5
nee
lichtgrijs; RAL 7035
2022872
V-TEC VM50 LGR
M50 x 1,5
nee
lichtgrijs; RAL 7035
2022874
V-TEC VM63 LGR
M63 x 1,5
nee
lichtgrijs; RAL 7035
2022876
