Deelbare wartel, dichtingsinzetstuk, 1 kabel, lichtgrijs
Art.nr. 2024922 | EAN 4012196334551
- Productbeschrijving
-
Productbeschrijving
De deelbare kabelwartel V-TEC-TB waarborgt net zoals alle V-TEC wartels een betrouwbare afdichting van de kabels. De installatie van bijvoorbeeld prefab kabels of functieleidingen is dankzij de deelbaarheid van de kabelwartel probleemloos en snel mogelijk.
De V-TEC TB is ook onverslaanbaar bij het achteraf aanbrengen op een bestaande installatie of als "reparatieschroefverbinding". Hier kunnen voorgemonteerde kabels worden geïnstalleerd zonder demontage en zonder de lopende productie te onderbreken.
De schroefkoppelingsset bestaat uit een tussensteun, een dopmoer en de afdichting. De gedeelde borgmoer is natuurlijk ook meegeleverd.
-
- Technische gegevens
-
Technische gegevens
Aantal boringen 1 Afdichtbereik D max. 18 mm Afdichtbereik D min. 14 mm Beschermingsgraad IP67 Deelbare wartel ja Dimensie M25 Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 4 Nm Kleur Lichtgrijs Lengte schroefdraad 11 mm Maat E1 (mm) 38,5 mm Maat E2 33,8 mm Materiaal Polycarbonaat Meervoudig dichtingsinzetstuk nee Met borgmoer ja Nominale schroefdraadmaat 25 Schroefdraad M25 x 1,5 Slagvast ja Sleutelwijdte 1 35 mm Sleutelwijdte 2 31 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 80 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering Recht Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Afmetingen

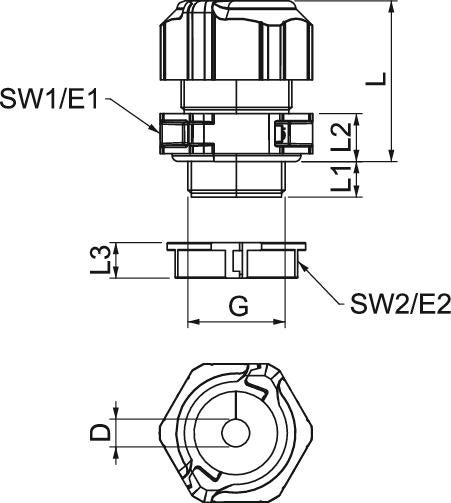

Afmeting G M25x1,5 mm Afmeting L max. 40 mm Afmeting L min. 31,5 mm Breedte 38,5 mm Hoogte 50 mm Lengte 35 mm Maat D 18 mm Maat L 41 mm Maat L1 11 mm Maat L2 10 mm Maat L3 9 mm - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad V-TEC TB25 14-18 / 2024922 , 0.18MB , pdfConformiteitsverklaring V-TEC TB25 14-18 / 2024922 , 0.05MB , pdfREACH Conformiteitsverklaring V-TEC TB25 14-18 / 2024922 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC TB25 14-18 / 2024922 , 0.12MB , pdfMontagehandleiding Montagehandleiding V-TEC TB , 0.19MB , pdf
