Conische wartel, metrische schroefdraad, lichtgrijs M40 x 1,5

Conische wartel, metrische schroefdraad, lichtgrijs

Art.nr. 2035367 | EAN 4012195467472

Art.nr. / Type

Schroefdraad

Productbeschrijving

Productbeschrijving

Standaard kabelschroefverbinding, vorm A volgens NEN-EN-IEC 46320 met enkelvoudige dichtring van NR/SBR met metrische schroefdraad volgens NEN-EN-IEC 60423.

Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.

Opmerking: vanwege het risico op spanningsscheuren mogen wartels van polystyreen slechts matig worden vastgedraaid!
slagvast

Technische gegevens

Technische gegevens

Afdichtbereik D max.	33 mm
Afdichtbereik D min.	25 mm
Beschermingsgraad	IP65
Deelbare wartel	nee
Dimensie	M40
Doorbuigbescherming	nee
Explosiebeveiligd	nee
Glasvezelversterkt	nee
Halogeenvrij	ja
Kleur	lichtgrijs; RAL 7035
Lengte schroefdraad	12 mm
Materiaal	Polystyreen
Meervoudig dichtingsinzetstuk	nee

Met borgmoer	nee
Nominale schroefdraadmaat	40
Schroefdraad	M40 x 1,5
Slagvast	ja
Sleutelwijdte 1	53 mm
Sleutelwijdte 2	50 mm
Soort afdichting	Dichtring
Soort schroefdraad	Metrisch
Trekontlastingsmogelijkheid	nee
Uitvoering	Recht
Voor Ex-zone	zonder
voor Ex-zone gas	zonder
voor Ex-zone stof	zonder

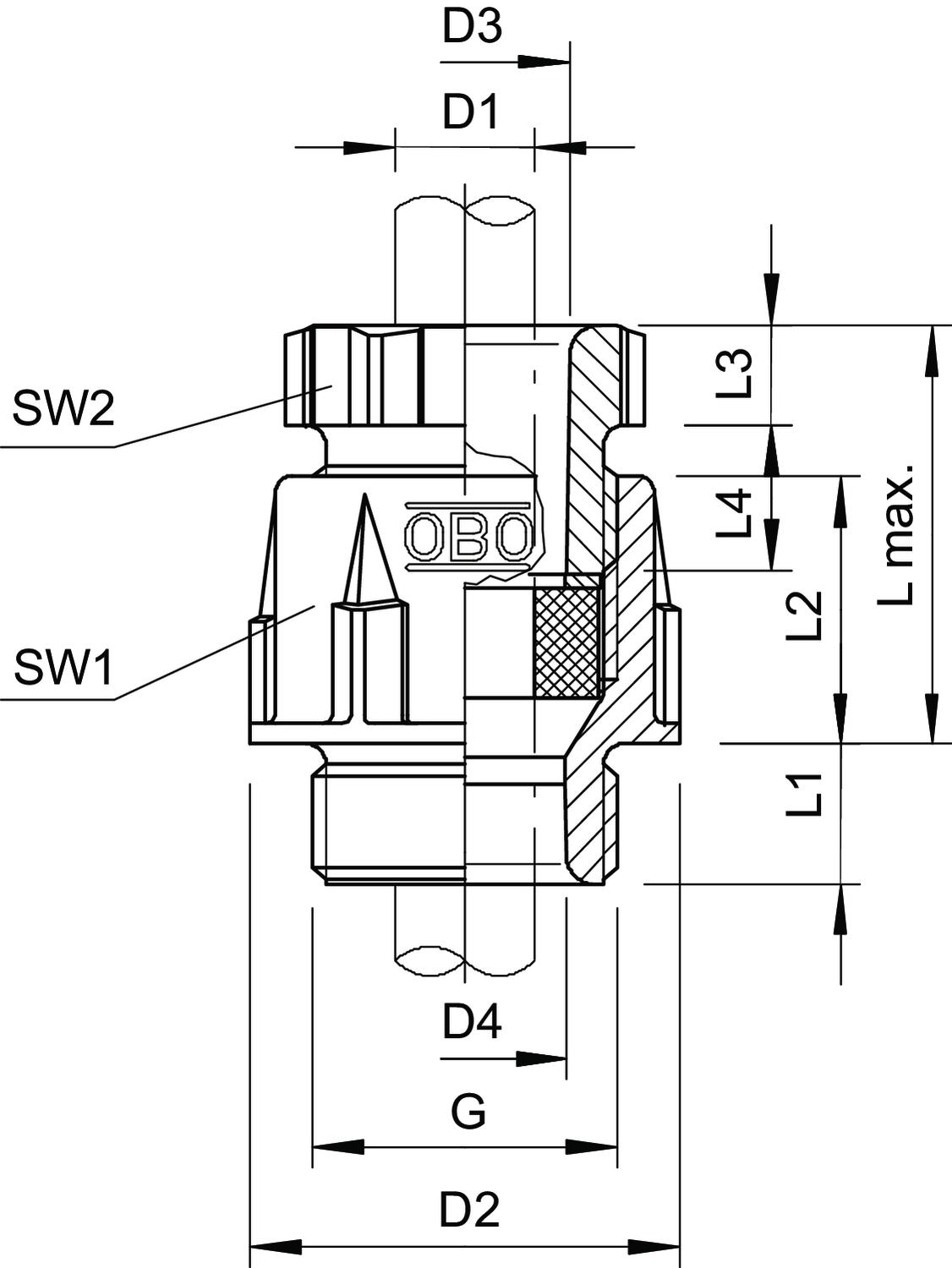

Afmetingen

Afmeting G	M40x1,5 mm
Afmeting L max.	43 mm
Breedte	61 mm
Hoogte	52,5 mm
Lengte	58 mm
Maat D1	33 mm
Maat D2	60 mm

Maat D3	38,4 mm
Maat L1	12 mm
Maat L2	24 mm
Maat L3	8 mm
Maat L4	17 mm
Maß D4	33 mm

Alle typen

Alle typen

Type	Schroefdraad	Art.nr.	Aantal	kl. VKE
106 M12 PS	M12 x 1,5	2035316	Stuks	50 Stuks
106 M16 PS	M16 x 1,5	2035324	Stuks	50 Stuks
106 M 20 PS	M20 x 1,5	2035332	Stuks	50 Stuks
106 M 25 PS	M25 x 1,5	2035340	Stuks	50 Stuks
106 M 32 PS	M32 x 1,5	2035359	Stuks	10 Stuks
106 M 40 PS	M40 x 1,5	2035367	Stuks	10 Stuks
106 M 50 PS	M50 x 1,5	2035375	Stuks	5 Stuks
106 M 63 PS	M63 x 1,5	2035383	Stuks	5 Stuks
