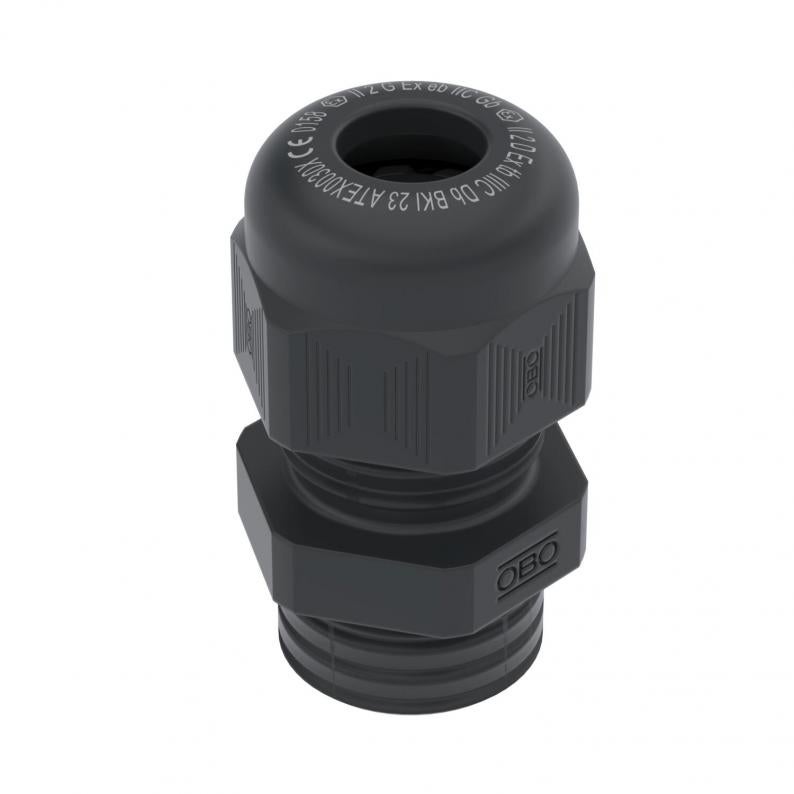

Wartelsysteem, EX-zone, metrische schroefdraad, zwart
Type VTEC EX M16 SW
|Art.nr. 2050315
|EAN 4012195594857
Art.nr. / Type
Schroefdraad
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Wartel met EG-keuringscertificaat voor apparaten en beveiligingssystemen voor gebruik conform de voorschriften in explosieve omgevingen. Richtlijn 2014/34/EU.
EG-typebeproevingsnummer: BKI23ATEX0030 X.
Met metrische aansluitdraad volgens IEC 423.
Afdichtring van chlorpreen-/nitrielrubber, aangegoten afdichtlippen, daarom geen afdichtring voor het aansluitschroefdraad nodig.
Beschermingsklasse 68 bij 3 bar.
EG-typebeproevingsnummer: BKI23ATEX0030 X.
Met metrische aansluitdraad volgens IEC 423.
Afdichtring van chlorpreen-/nitrielrubber, aangegoten afdichtlippen, daarom geen afdichtring voor het aansluitschroefdraad nodig.
Beschermingsklasse 68 bij 3 bar.
Technische gegevens
Technische gegevens
| Slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| Glasvezelversterkt | nee |
| Explosiebeveiligd | ja |
| Trekontlastingsmogelijkheid | nee |
| Beschermingsgraad | IP68 |
| Schroefdraad | M16 x 1,5 |
| Voor Ex-zone | ja |
| Soort schroefdraad | Metrisch |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Wartel voor platte kabel | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | 1, 2 |
| voor Ex-zone stof | 21, 22 |
| Spoed | 1,5 mm |
| Nominale schroefdraadmaat | 16 |
| Zeskant hoekmaat | 21 mm |
| Afdichtbereik D min. | 5 mm |
| Afdichtbereik D max. | 8 mm |
| Sleutelwijdte | 19 |
| Uitvoering | Recht |
| Lengte schroefdraad | 8 mm |
| Instabiel draaimoment | 2,75 Nm |
| Temperatuurbereik min. | -10 °C |
| Temperatuurbereik max. | 40 °C |
| Dimensie | M16 |
| Materiaal | Polyamide |
| Kleur | zwart |
Afmetingen
| Afmeting G | M16 mm |
|---|---|
| Afmeting L min. | 21 mm |
| Afmeting L max. | 27 mm |
| Maat L1 | 8 mm |
| Maat L2 | 5 mm |
| Afmeting e | 21 mm |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0363 kg CO2e / 1 Stuk |
|---|
