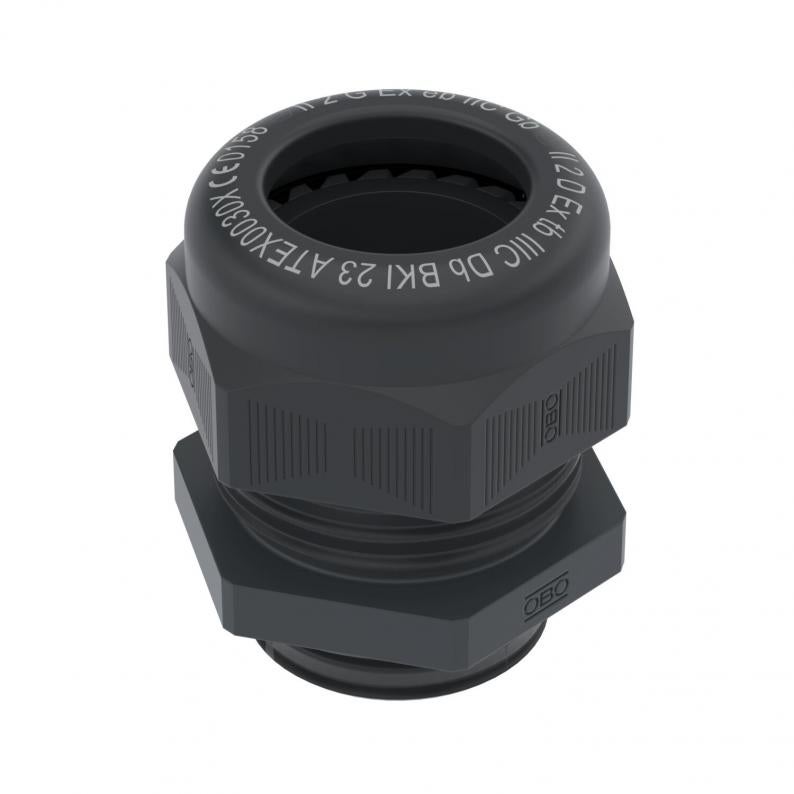

Wartelsysteem, EX-zone, metrische schroefdraad, zwart
Type VTEC EX M40 SW
|Art.nr. 2050366
|EAN 4012195315131
Art.nr. / Type
Schroefdraad
Kl. vpe: 10 Stuks
10Stuks
Stuks
Beschrijving
Wartel met EG-keuringscertificaat voor apparaten en beveiligingssystemen voor gebruik conform de voorschriften in explosieve omgevingen. Richtlijn 2014/34/EU.
EG-typebeproevingsnummer: BKI23ATEX0030 X.
Met metrische aansluitdraad volgens IEC 423.
Afdichtring van chlorpreen-/nitrielrubber, aangegoten afdichtlippen, daarom geen afdichtring voor het aansluitschroefdraad nodig.
Beschermingsklasse 68 bij 3 bar.
EG-typebeproevingsnummer: BKI23ATEX0030 X.
Met metrische aansluitdraad volgens IEC 423.
Afdichtring van chlorpreen-/nitrielrubber, aangegoten afdichtlippen, daarom geen afdichtring voor het aansluitschroefdraad nodig.
Beschermingsklasse 68 bij 3 bar.
Technische gegevens
Technische gegevens
| Slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| Glasvezelversterkt | nee |
| Explosiebeveiligd | ja |
| Trekontlastingsmogelijkheid | nee |
| Beschermingsgraad | IP68 |
| Schroefdraad | M40 x 1,5 |
| Voor Ex-zone | ja |
| Soort schroefdraad | Metrisch |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Wartel voor platte kabel | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | 1, 2 |
| voor Ex-zone stof | 21, 22 |
| Spoed | 1,5 mm |
| Nominale schroefdraadmaat | 40 |
| Zeskant hoekmaat | 60 mm |
| Afdichtbereik D min. | 25 mm |
| Afdichtbereik D max. | 32 mm |
| Sleutelwijdte | 53 |
| Uitvoering | Recht |
| Lengte schroefdraad | 13 mm |
| Instabiel draaimoment | 15 Nm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 65 °C |
| Dimensie | M40 |
| Materiaal | Polyamide |
| Kleur | zwart |
Afmetingen
| Afmeting G | M40 mm |
|---|---|
| Afmeting L min. | 39 mm |
| Afmeting L max. | 54 mm |
| Maat L1 | 13 mm |
| Maat L2 | 8 mm |
| Afmeting e | 60 mm |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,3243 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Schroefdraad
Meervoudig dichtingsinzetstuk
Kleur
Art.nr.
VTEC EX M16 SW
M16 x 1,5
nee
zwart
2050315
VTEC EX M20 SW
M20 x 1,5
nee
zwart
2050323
VTEC EX M25 SW
M25 x 1,5
nee
zwart
2050331
VTEC EX M32 SW
M32 x 1,5
nee
zwart
2050358
VTEC EX M40 SW
M40 x 1,5
nee
zwart
2050366
VTEC EX M50 SW
M50 x 1,5
nee
zwart
2050374
VTEC EX M63 SW
M63 x 1,5
nee
zwart
2050382
