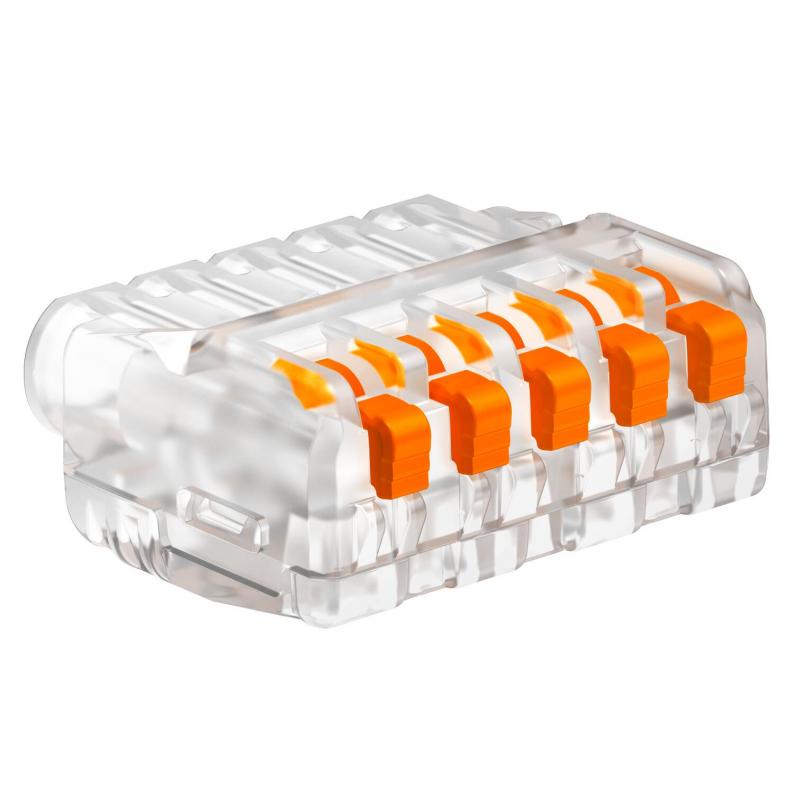

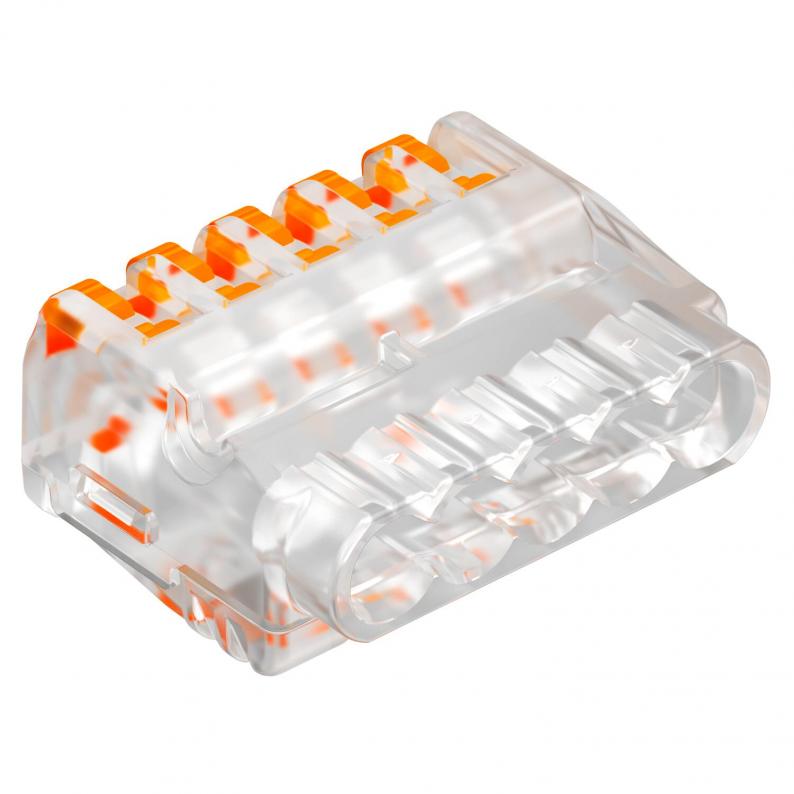

Universele steekklem, 5-polig
Type 61 525 FL
|Art.nr. 2054458
|EAN 4012196334667
Art.nr. / Type
2054458 / 61 525 FL
Nominale spanning
450 V
Nominale doorsnede min.
0,2 mm²
Nominale doorsnede max.
2,5 mm²
Aantal klemmen
5
Kleur
Transparant
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Getest volgens EN 60998
Schroefloze klem voor de aansluiting van elektrische geleiders. Het soort geleider kan naar keuze soepel, meerdraads of massief zijn.
Bij het gebruik van massieve geleiders is openen van de losmaakhendel niet nodig. De ader kan direct in de klem worden gestoken.
Maak voor het uittrekken van de ader eenvoudig de losmaakhendel open. De ader kan dan probleemloos worden uitgetrokken.
Nom. diameter:
5 x 0,2 - 2,5 mm² meeraderige/massieve ader
Nom. spanning 450 V
Nom. stroom 24 A
Striplengte: 9 mm (+1 mm)
Testopening: fasetester en testpen (max. Ø 2 mm) zeer goed toegankelijk aan de bovenkant van de klem
Max. toegestane omgevingstemperatuur conform EN 60998: 85 °C
Schroefloze klem voor de aansluiting van elektrische geleiders. Het soort geleider kan naar keuze soepel, meerdraads of massief zijn.
Bij het gebruik van massieve geleiders is openen van de losmaakhendel niet nodig. De ader kan direct in de klem worden gestoken.
Maak voor het uittrekken van de ader eenvoudig de losmaakhendel open. De ader kan dan probleemloos worden uitgetrokken.
Nom. diameter:
5 x 0,2 - 2,5 mm² meeraderige/massieve ader
Nom. spanning 450 V
Nom. stroom 24 A
Striplengte: 9 mm (+1 mm)
Testopening: fasetester en testpen (max. Ø 2 mm) zeer goed toegankelijk aan de bovenkant van de klem
Max. toegestane omgevingstemperatuur conform EN 60998: 85 °C
Technische gegevens UL (VS)
Nominale spanning 300 V
Klembereik AWG 24-12
Omgevingstemp. max. 105°C
Technische gegevens

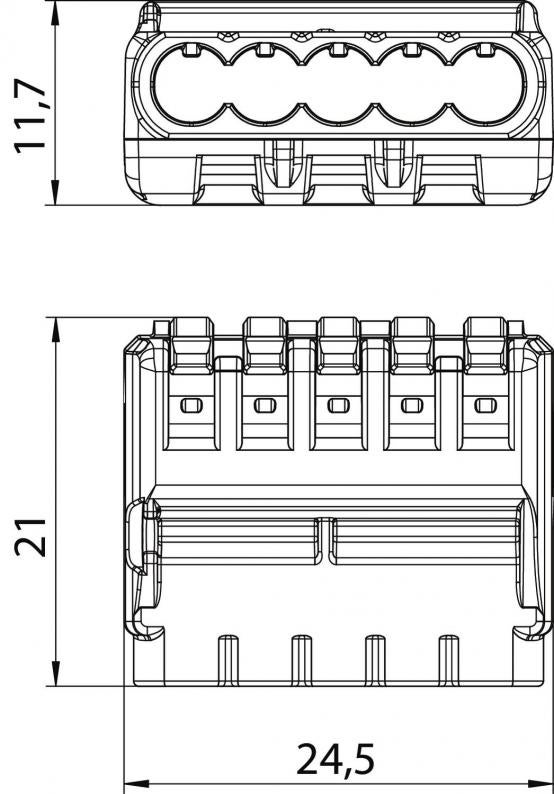

Afmetingen
| Lengte | 24,5 mm |
|---|---|
| Breedte | 21 mm |
| Hoogte | 11,7 mm |
Technische gegevens
| Aantal polen | 1 |
|---|---|
| Nominale stroom | 24 A |
| Nominale spanning | 450 V |
| Kunststof | Thermoplast |
| Geschikt voor massieve ader | ja |
| Geschikt voor flexibele ader | ja |
| Geschikt voor meeraderige geleiders | ja |
| Met bedieningshendels | ja |
| Aansluitbare aderdiameter massief min. | 0,2 mm² |
| Aansluitbare aderdiameter massief max. | 2,5 mm² |
| Aansluitbare aderdiameter meeraderig min. | 0,2 mm² |
| Aansluitbare aderdiameter meeraderig max. | 2,5 mm² |
| Nominale doorsnede min. | 0,2 mm² |
| Nominale doorsnede max. | 2,5 mm² |
| Doorsnede | 5 x 0,2 - 2,5 mm² meeraderige/massieve ader mm² |
| Aantal klemmen | 5 |
| Temperatuurbereik min. | -5 °C |
| Temperatuurbereik max. | 85 °C |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 850°C |
| Dimensie | 0,2-2,5mm² |
| Materiaal | Polycarbonaat |
| Kleur | Transparant |
