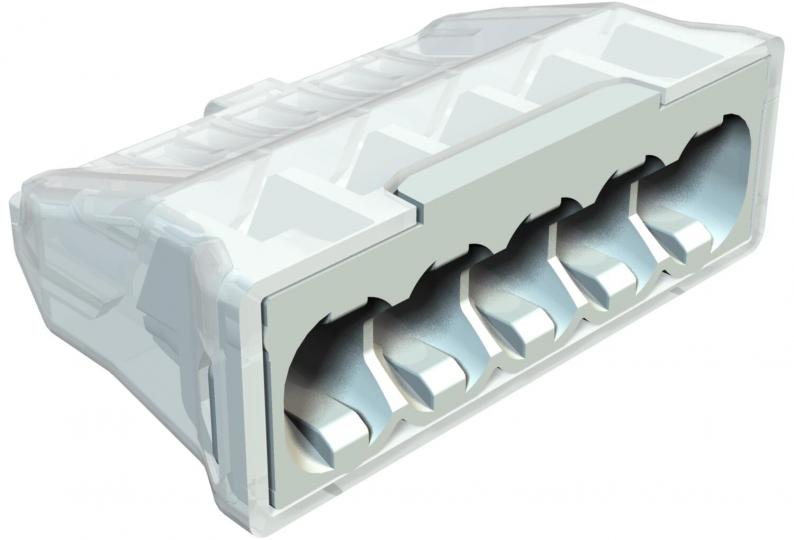

Steekklem, 5-polig

Type 61 525 LGR

Art.nr. 2054507

EAN 4012195825319

Specificatieblad (PDF)

undefined

Alle uitvoeringen weergeven

Art.nr. / Type

2054507 / 61 525 LGR

Nominale spanning

450 V

Nominale doorsnede min.

0,5 mm²

Nominale doorsnede max.

2,5 mm²

Aantal klemmen

Kleur

lichtgrijs; RAL 7035

Kl. vpe: 100 Stuks

Stuks

Beschrijving

Getest volgens EN 60998

Schroefloze klem voor de aansluiting van eenaderige geleiders.

Nom. diameter: 3 x 0,5 mm²

5 x 0,5 mm² - 2,5 mm² massieve ader

5 x 1,5 mm² - 2,5 mm² starre meerdradige ader

Nom. spanning 450 V

Nom. stroom 24 A

Striplengte: 8-9 mm

Testopening: fasetester en testpen (max. Ø 2 mm)

Max. toegestane omgevingstemperatuur conform EN 60998: 90°C

Technische gegevens

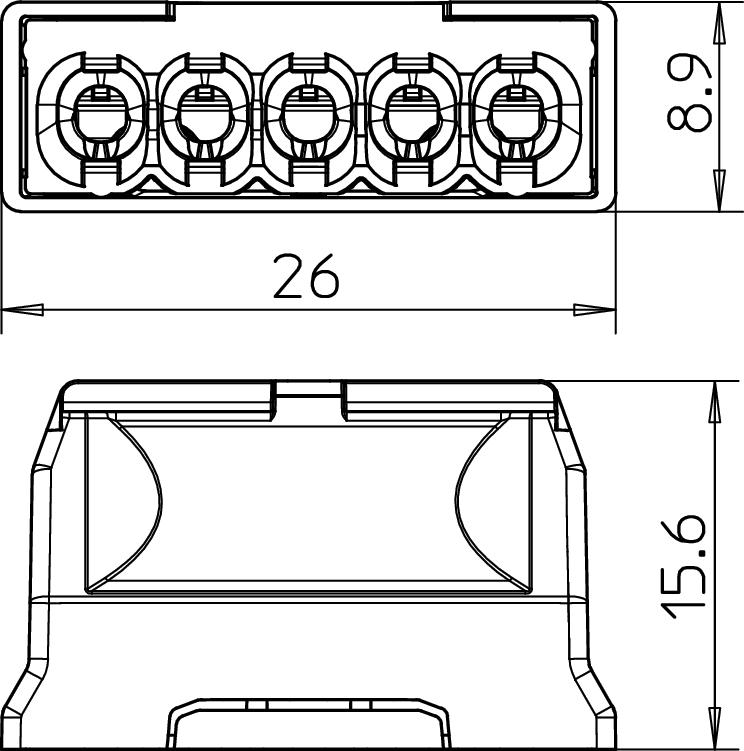

Afmetingen

Lengte	26 mm
Breedte	15,6 mm
Hoogte	8,9 mm

Technische gegevens

Aantal polen	5
Nominale stroom	24 A
Nominale spanning	450 V
Geschikt voor massieve ader	nee
Geschikt voor flexibele ader	nee
Geschikt voor meeraderige geleiders	ja
Met bedieningshendels	nee
Aansluitbare aderdiameter massief min.	0,5 mm²
Aansluitbare aderdiameter massief max.	2,5 mm²
Aansluitbare aderdiameter meeraderig min.	1,5 mm²
Aansluitbare aderdiameter meeraderig max.	2,5 mm²
Nominale doorsnede min.	0,5 mm²
Nominale doorsnede max.	2,5 mm²
Doorsnede	5 x 0,5 mm² - 2,5 mm² massieve ader 5 x 1,5 mm² - 2,5 mm² starre meerdradige ader mm²
Aantal klemmen	5
Temperatuurbereik min.	-5 °C
Temperatuurbereik max.	90 °C
Vlambestendig	volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 850°C
Dimensie	5x2,5mm²
Materiaal	Polyamide
Kleur	lichtgrijs; RAL 7035
