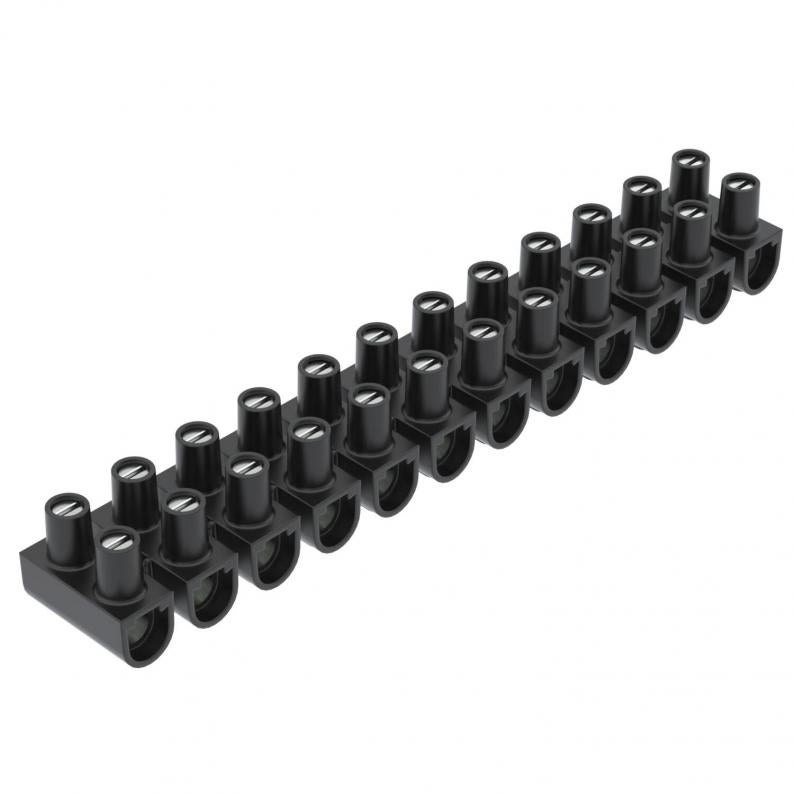

Series terminals 4 mm², polypropylene

Type 72 CE SW/ORLK 4

Art.nr. 2056702

EAN 4012197471200

undefined

Alle uitvoeringen weergeven

Art.nr. / Type

Nominale spanning

Kleur

Kl. vpe: 10 Stuks

Stuks

Beschrijving

Tested according to EN 60998.
Steel terminals, steel screws, electrogalvanised, 12-pin, individual terminals detachable from strips using "twist'n'pull".
Captive upwards screw.
Max. approved ambient temperature to EN 60998: –5 to +80 °C.
Nominal cross-section 4 mm²
Nominal voltage 450 V
Nominal current 32 A
Max. connections per side: 4 mm² rigid or 2.5 mm² flexible.

Technische gegevens

Afmetingen

Lengte	95 mm
Breedte	16,6 mm
Hoogte	13 mm

Technische gegevens

Omgevingstemperatuur	80 °C
Aantal polen	12
Nominale spanning	450 V
Explosieveilige uitvoering	nee
Afsluitplaat noodzakelijk	nee
Boorgatafstand centrisch	8,1 mm
Geschikt voor massieve ader	ja
Geschikt voor flexibele ader	ja
Geschikt voor meeraderige geleiders	ja
Transparant	nee
Aantal klemmen per pool	2
Uitvoering elektrische aansluiting 1	Schroefaansluiting
Aansluitpositie	zijdelings
Uitvoering elektrische aansluiting 2	Schroefaansluiting
Aansluitbare aderdiameter soepel zonder andereindhuls min.	1 mm²
Aansluitbare aderdiameter soepel zonder andereindhuls max.	4 mm²
Aansluitbare aderdiameter massief min.	1 mm²
Aansluitbare aderdiameter massief max.	4 mm²
Aansluitbare aderdiameter meeraderig min.	1 mm²
Aansluitbare aderdiameter meeraderig max.	4 mm²
Doorsnede	Max. connections per side: 4 mm² rigid or 2.5 mm² flexible mm²
Aantal klemmen	12
Temperatuurbereik min.	-5 °C
Temperatuurbereik max.	80 °C
Dimensie	4mm²
Materiaal	Polypropyleen
Kleur	zwart
