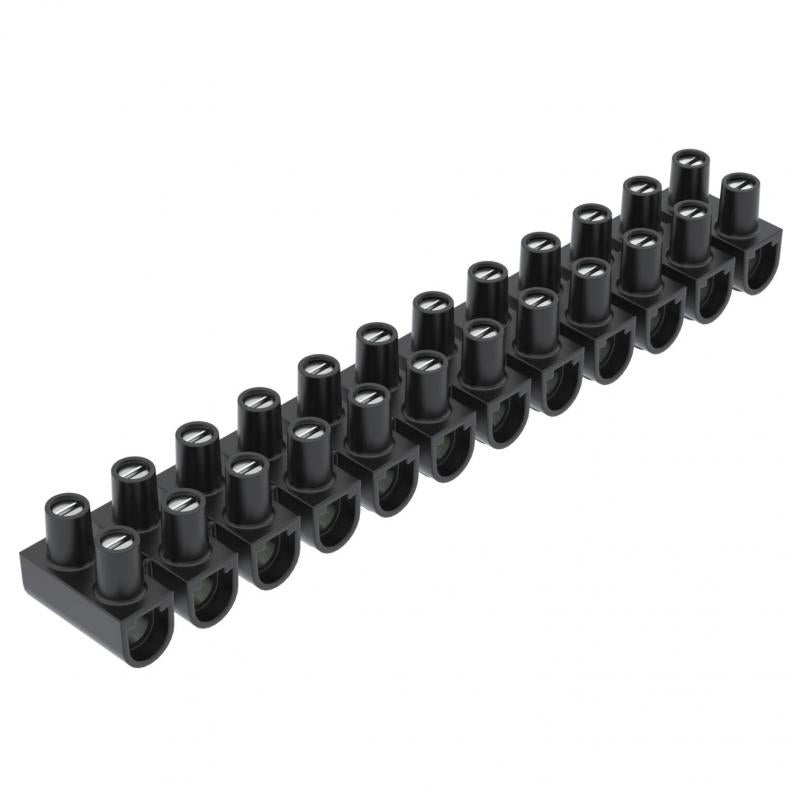

Series terminals 35 mm², polypropylene

Type 80 CE SW/ORLK 35

Art.nr. 2056736

EAN 4012197471507

undefined

Alle uitvoeringen weergeven

Art.nr. / Type

Nominale spanning

Nominale doorsnede min.

Kleur

Kl. vpe: 10 Stuks

Stuks

Beschrijving

Tested according to EN 60998. Brass terminals, steel screws, electrogalvanised, 12-pole, individual terminals detachable from strips. Captive upwards screw. Max. approved ambient temperature to EN 60998: –5 to +80 °C. Nominal cross-section 35 ÷ mm² Nominal voltage 750 V Nominal current 125 A Max. connections per side: 35 mm² flexible or 25 mm² flexible.

Technische gegevens

Afmetingen

Lengte	212,6 mm
Breedte	36,4 mm
Hoogte	29,2 mm

Technische gegevens

Omgevingstemperatuur	80 °C
Aantal polen	12
Nominale stroom	125 A
Nominale spanning	750 V
Explosieveilige uitvoering	nee
Afsluitplaat noodzakelijk	nee
Boorgatafstand centrisch	18 mm
Geschikt voor massieve ader	ja
Geschikt voor flexibele ader	ja
Geschikt voor meeraderige geleiders	ja
Transparant	nee
Aantal klemmen per pool	2
Uitvoering elektrische aansluiting 1	Schroefaansluiting
Aansluitpositie	zijdelings
Uitvoering elektrische aansluiting 2	Schroefaansluiting
Aansluitbare aderdiameter soepel zonder andereindhuls min.	25 mm²
Aansluitbare aderdiameter soepel zonder andereindhuls max.	25 mm²
Aansluitbare aderdiameter meeraderig min.	35 mm²
Aansluitbare aderdiameter meeraderig max.	35 mm²
Nominale doorsnede min.	35 mm²
Doorsnede	Max. connections per side: 35 mm² flexible or 25 mm² rigid mm²
Aantal klemmen	12
Temperatuurbereik min.	-5 °C
Temperatuurbereik max.	80 °C
Dimensie	35mm²
Materiaal	Polypropyleen
Kleur	zwart

Downloads

0 geselecteerd

Specificatieblad (1)

Verklaringen (4)

Productfoto's (2)

Uitvoeringen

Kleur

80 CE WS/ORLK 35

Art.nr.

2056734

Nominale spanning

750

Nominale doorsnede min.

Aantal klemmen

Kleur

wit

80 CE SW/ORLK 35

Art.nr.

2056736

Nominale spanning

750

Nominale doorsnede min.

Aantal klemmen

Kleur

zwart
