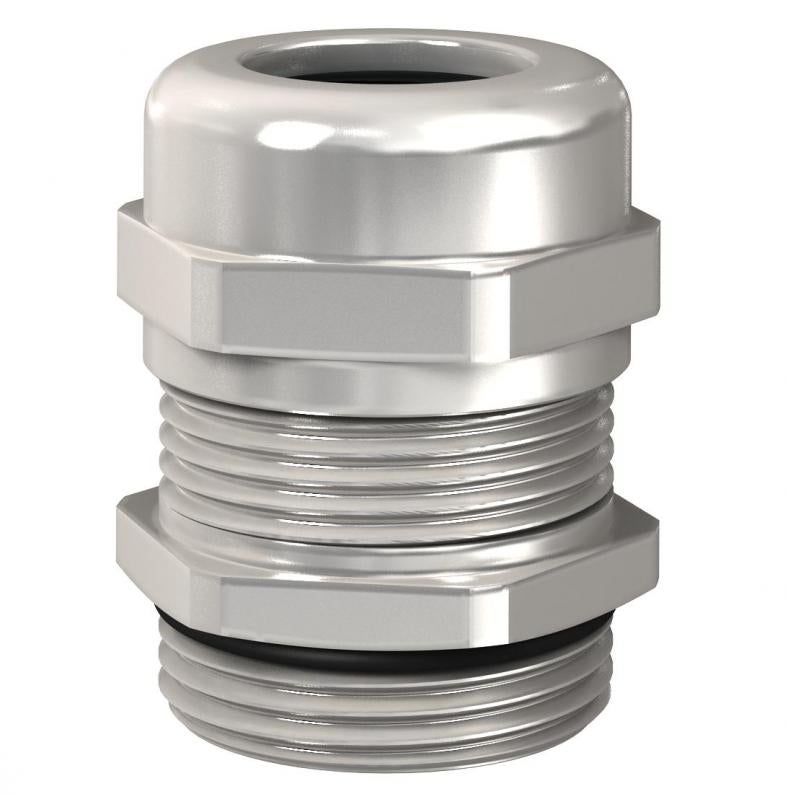

Dopmoerwartel, EMV-veercontact, metrische schroefdraad, vernikkeld
Type V-TEC VM50 EMV-K
|Art.nr. 2086185
|EAN 4012195655541
Art.nr. / Type
Schroefdraad
Kl. vpe: 5 Stuks
5Stuks
Stuks
Beschrijving
Robuuste EMC wartel met metrische schroefdraad conform IEC 423 in dopmoermodel voor hoge afdichtingseisen. Via een contactveer wordt het contact tussen wartel en afschermvlechtwerk gerealiseerd. Trekontlasting, torsiebeveiliging en afdichting over het volledige spanbereik. Dichtring van neopreen. Kleminzet van polyamide. Met voorgemonteerde O-ring aan de schroefdraad, beschermingsgraad IP68 bij 5 bar/1 h.
* Prijzen volgens DEL-notering.
* Prijzen volgens DEL-notering.
Technische gegevens

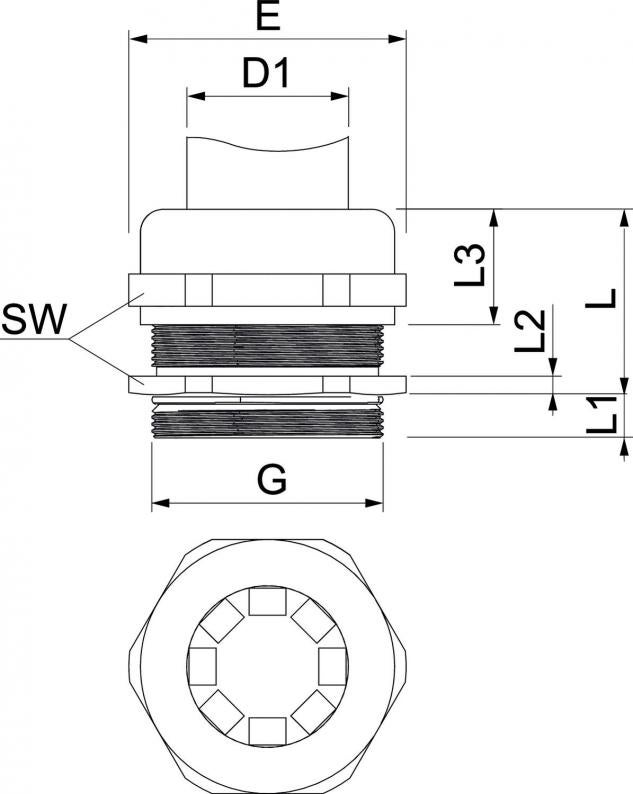

Afmetingen
| Lengte | 55 mm |
|---|---|
| Breedte | 60 mm |
| Hoogte | 49,5 mm |
| Maat D1 | 24 mm |
| Maat L | 40,5 mm |
| Afmeting G | M50x1,5 mm |
| Maat L1 | 9 mm |
| Maat L2 | 4,5 mm |
| Maat L3 | 21 mm |
| Afmeting e | 60 mm |
Technische gegevens
| Slagvast | nee |
|---|---|
| Halogeenvrij | nee |
| Glasvezelversterkt | nee |
| Trekontlastingsmogelijkheid | ja |
| Beschermingsgraad | IP68 |
| Schroefdraad | M50 x 1,5 |
| Voor Ex-zone | zonder |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Wartel voor platte kabel | nee |
| Soort afdichting | Dichtring |
| Afdichtbereik D min. | 24 mm |
| Afdichtbereik D max. | 35 mm |
| Sleutelwijdte | 55 |
| Uitvoering | Recht |
| Lengte schroefdraad | 9 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 100 °C |
| Dimensie | M50 |
| Oppervlak | vernikkeld |
| Materiaal | messing |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,408 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Productfoto's (3)
Uitvoeringen
Type
Schroefdraad
Meervoudig dichtingsinzetstuk
Art.nr.
V-TEC VM16 EMV-K
M16 x 1,5
nee
2086165
V-TEC VM20 EMV-K
M20 x 1,5
nee
2086169
V-TEC VM25 EMV-K
M25 x 1,5
nee
2086173
V-TEC VM32 EMV-K
M32 x 1,5
nee
2086177
V-TEC VM40 EMV-K
M40 x 1,5
nee
2086181
V-TEC VM50 EMV-K
M50 x 1,5
nee
2086185
V-TEC VM63 EMV-K
M63 x 1,5
nee
2086189
Schroefdraad
V-TEC VM16 EMV-K
Art.nr.
2086165
Schroefdraad
M16 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM20 EMV-K
Art.nr.
2086169
Schroefdraad
M20 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM25 EMV-K
Art.nr.
2086173
Schroefdraad
M25 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM32 EMV-K
Art.nr.
2086177
Schroefdraad
M32 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM40 EMV-K
Art.nr.
2086181
Schroefdraad
M40 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM50 EMV-K
Art.nr.
2086185
Schroefdraad
M50 x 1,5
Meervoudig dichtingsinzetstuk
nee
V-TEC VM63 EMV-K
Art.nr.
2086189
Schroefdraad
M63 x 1,5
Meervoudig dichtingsinzetstuk
nee
