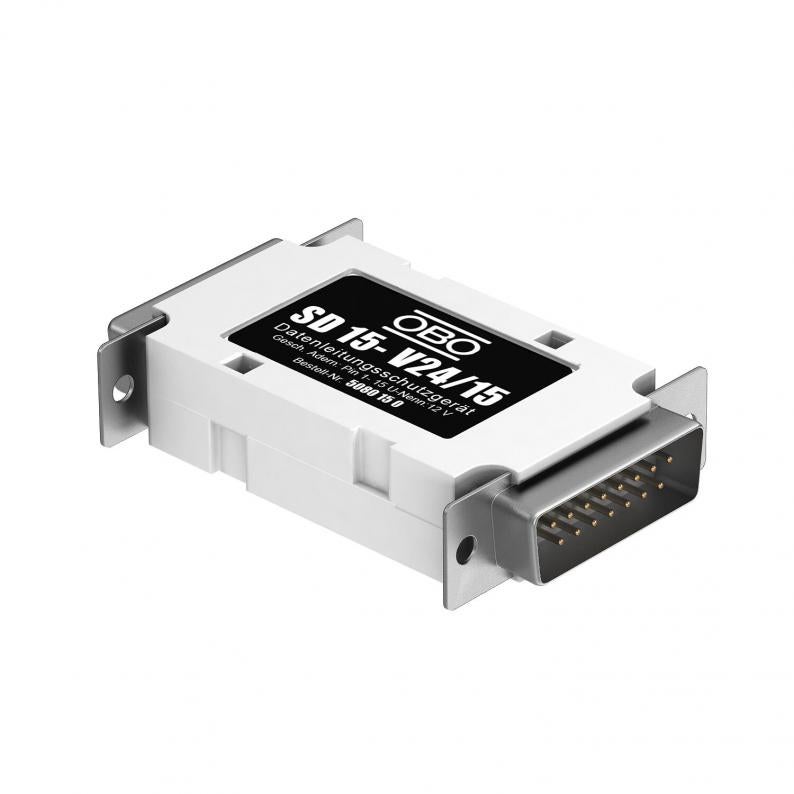

Fijnbeveiliging voor 15-polige RS232-interface
Type SD15-V24 15
|Art.nr. 5080150
|EAN 4012195916031
Art.nr. / Type
Aantal polen
Steeksysteem
Maximale continuspanning DC
Uitvoering
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Datakabelbeveiligingsapparaat voor seriële interfaces
• Verschillende aansluittechnieken leverbaar
• Hoog beschermingsniveau
Toepassing PLC, alarminstallaties, besturingen
• Verschillende aansluittechnieken leverbaar
• Hoog beschermingsniveau
Toepassing PLC, alarminstallaties, besturingen
Technische gegevens

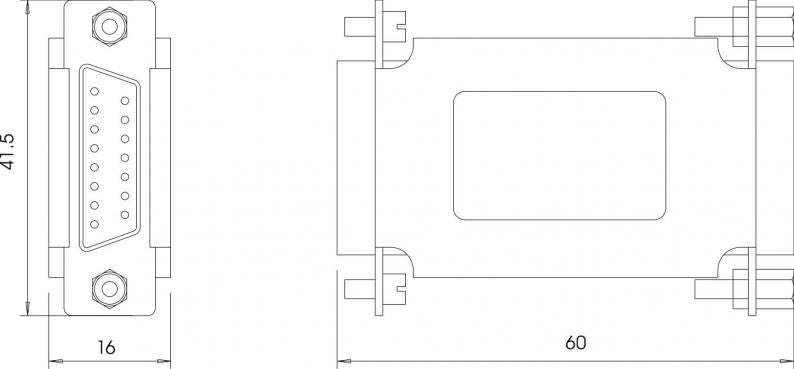

Afmetingen
| Lengte | 60 mm |
|---|---|
| Breedte | 16 mm |
| Hoogte | 41,5 mm |
Technische gegevens
| Aantal polen | 15 |
|---|---|
| Beschermingsniveau ader - ader bij 1kV/µs (C3) | <25 V |
| Beschermingsniveau ader - aarde bij 1kV/µs (C3) | <25 |
| Telefoon/telecommunicatiecontact | nee |
| Steeksysteem | D-Sub 15-polig |
| Beschermingsniveau ader - ader | <50 V |
| Beschermingsniveau ader - aarde | <50 V |
| Beschermingsgraad | IP40 |
| Testnorm | IEC 61643-21 |
| Nominale spanning | 12 V |
| Explosieveilige uitvoering | nee |
| Afscherming aansluiting | ja |
| Afscherming | direct |
| Piekstroombestendigheid ader - ader | 0,34 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | 0,34 kA (8/20µs) |
| Afleiderbewaking | nee |
| Maximale continuespanning AC | 12 V |
| Maximale continuspanning DC | 18 V |
| Uitvoering | SUB-D-15; V24 RS232 |
| SPD conform NEN-EN-IEC 61643-21 | klasse III / C1 |
| Kategorie | Type 3 / C1 |
| LPZ | 2→3 |
| Aanspreektijd | <10 ns |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 12V |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0042 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (2)
Productfoto's (2)
Uitvoeringen
Type
Aantal polen
Steeksysteem
Maximale continuspanning DC
Uitvoering
Art.nr.
SD09-V11 9
9
D-Sub 9-polig
8
SUB-D-9; V11 RS485
5080061
SD15-V24 15
15
D-Sub 15-polig
18
SUB-D-15; V24 RS232
5080150
Aantal polen
Steeksysteem
Maximale continuspanning DC
Uitvoering
SD09-V11 9
Art.nr.
5080061
Aantal polen
9
Steeksysteem
D-Sub 9-polig
Maximale continuspanning DC
8
Uitvoering
SUB-D-9; V11 RS485
SD15-V24 15
Art.nr.
5080150
Aantal polen
15
Steeksysteem
D-Sub 15-polig
Maximale continuspanning DC
18
Uitvoering
SUB-D-15; V24 RS232
