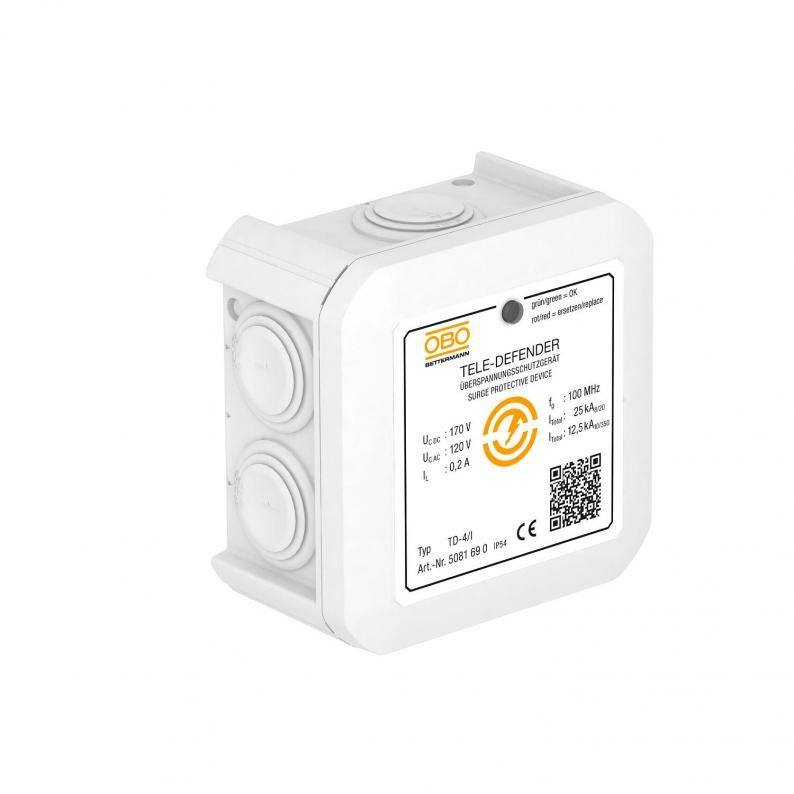

Combi-beveiliging TD-4/l voor ISDN- en DSL-systemen

Combi-beveiliging TD-4/l voor ISDN- en DSL-systemen

Type TD-4/I
|
Art.nr. 5081690
|
EAN 4012196034352
Alle uitvoeringen weergeven
Art.nr. / Type
5081690 / TD-4/I
Aantal polen
4
Steeksysteem
RJ11
Maximale continuespanning AC
120 V
Maximale continuspanning DC
170 V

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Datakabelbeveiligingsapparaat voor telecommunicatie-installaties
• Hoog beschermingsniveau bij hoge stroombelasting
• "Push-In" klemmen voor snelle installatie
• Geoptimaliseerde bandbreedte voor betrouwbare overdracht
• Opbouwmontage
• Optische functie-indicatie

Toepassing: DSL-systemen, ISDN of analoge telecommunicatie
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP 54
  • Overgang van LPZ 0 naar 3
  • Integrated Service Digital Network, ISDN-toepassingen
  • Digital Subscriber Line, DSL-toepassingen
  • Analoge telecommunicatie
  • Installation electrotechnical expertise
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technische gegevens

Technische gegevens

Aantal polen4
Telefoon/telecommunicatiecontactnee
Signalering op het apparaatoptisch
SteeksysteemRJ11
Beschermingsniveau ader - ader<300 V
Beschermingsniveau ader - aarde<650 V
BeschermingsgraadIP54
TestnormIEC 61643-21
Standaard weerstand per ader9 Ω ± 10 %
Capaciteit (ader-ader)<50 pF
Capaciteit (ader-aarde)<10 pF
Explosieveilige uitvoeringnee
Isolatieweerstand>1 MΩ
Afscherming aansluitingja
Afschermingindirect
Piekstroombestendigheid ader - aderC2: 18 kV / 9 kA (8/20µs)
Piekstroombestendigheid ader - aardeC2: 18 kV / 9 kA (8/20µs)
Totale afleidstroom (10/350)D1: 12,5 kA
Totale afleidstroom (8/20)25 kA
Beschermingsniveau afscherming - aarde (S-PE)850 V
Nominale belastingsstroom DC0,2 A
Nominale belastingsstroom AC0,14 A
Afleiderbewakingnee
Maximale continuespanning AC120 V
Maximale continuspanning DC170 V
Grensfrequentie100 MHz
SPD conform NEN-EN-IEC 61643-21klasse I+II+III / D1+C2+C1
KategorieTyp 1+2+3 / D1+C2+C1
LPZ0→3
Impulsstroom2,5 kA
Invoegdemping (insertion loss)≤3 dB
Aansluitdoorsnede vast max.0,75 mm²
Aansluitdoorsnede meeraderig min.0,14 mm²
Aansluitdoorsnede meeraderig max.0,75 mm²
Temperatuurbereik min.-40 °C
Temperatuurbereik max.80 °C
Dimensie170V
MateriaalKunststof
Kleurwit

Aansluitmogelijkheden

Aansluitdoorsnede vast min.0,14 mm²
Aansluitdoorsnede flexibel min.0,14 mm²
Aansluitdoorsnede flexibel max.0,75 mm²

Milieugegevens

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort0,4171 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)0,4171 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Units
Declared Unit Quantity (LCA)1
