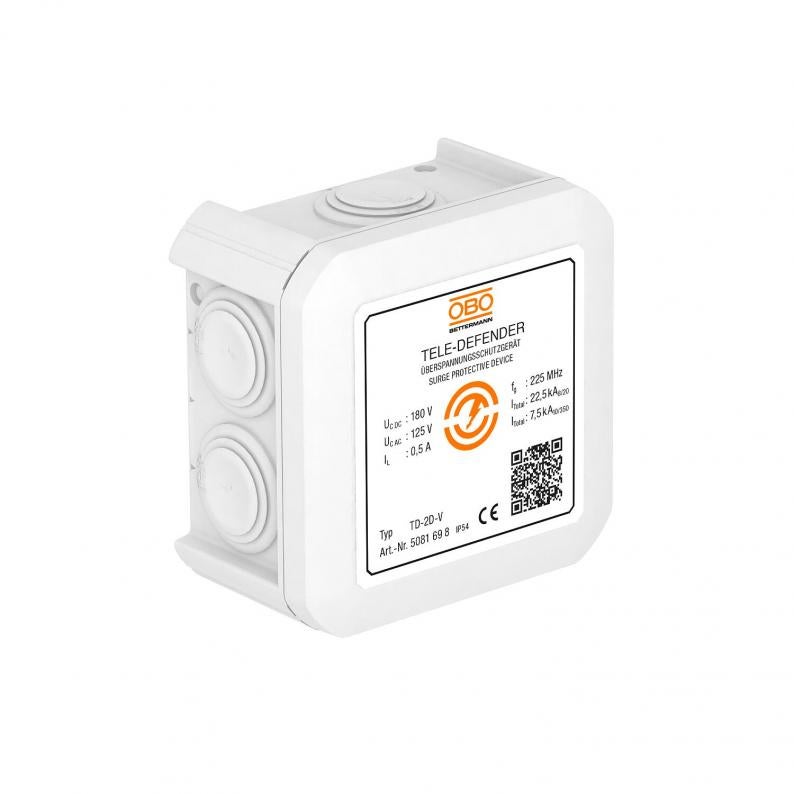

Combibeveiliging TD-2D-V voor VDSL-systemen

Combibeveiliging TD-2D-V voor VDSL-systemen

Type TD-2D-V
|
Art.nr. 5081698
|
EAN 4012196427444
Alle uitvoeringen weergeven
Art.nr. / Type
5081698 / TD-2D-V
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
125 V
Maximale continuspanning DC
180 V

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Datakabelbeveiligingsapparaat voor telecommunicatie-installaties
• Hoog beschermingsniveau bij hoge stroombelasting
• "Push-In" klemmen voor snelle installatie
• Geoptimaliseerde bandbreedte voor betrouwbare overdracht tot 225 MHz
• Opbouwmontage

Toepassing: ideaal voor DSL-systemen, IP-aansluitingen, ISDN of analoge
telecommunicatie
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP 54
  • Overgang van LPZ 0 naar 3
  • Integrated Service Digital Network, ISDN-toepassingen
  • Digital Subscriber Line, DSL-toepassingen
  • Analoge telecommunicatie
  • Installation electrotechnical expertise
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technische gegevens

Technische gegevens

Aantal polen2
Telefoon/telecommunicatiecontactnee
Signalering op het apparaatzonder
SteeksysteemKlem
Beschermingsniveau ader - ader<350 V
Beschermingsniveau ader - aarde<600 V
BeschermingsgraadIP54
TestnormIEC 61643-21
Standaard weerstand per ader2,2 Ω ± 5 %
Capaciteit (ader-ader)<10 pF
Capaciteit (ader-aarde)<20 pF
Explosieveilige uitvoeringnee
Isolatieweerstand>10 MΩ
Afscherming aansluitingja
Afschermingdirect
Piekstroombestendigheid ader - aderC2: 15 kV / 7,5 kA (8/20µs)
Piekstroombestendigheid ader - aardeC2: 15 kV / 7,5 kA (8/20µs)
Totale afleidstroom (10/350)D1: 7,5 kA
Totale afleidstroom (8/20)22,5 kA
Nominale belastingsstroom DC0,5 A
Nominale belastingsstroom AC0,35 A
Afleiderbewakingnee
Maximale continuespanning AC125 V
Maximale continuspanning DC180 V
Grensfrequentie225 MHz
SPD conform NEN-EN-IEC 61643-21klasse I+II+III / D1+C2+C1
KategorieTyp 1+2+3 / D1+C2+C1
LPZ0→3
Impulsstroom2,5 kA
Invoegdemping (insertion loss)≤3 dB
Aansluitdoorsnede vast max.1,5 mm²
Aansluitdoorsnede meeraderig min.0,14 mm²
Aansluitdoorsnede meeraderig max.1 mm²
Temperatuurbereik min.-40 °C
Temperatuurbereik max.80 °C
Dimensie180V
MateriaalKunststof
Kleurwit

Aansluitmogelijkheden

Aansluitdoorsnede vast min.0,08 mm²
Aansluitdoorsnede flexibel min.0,14 mm²
Aansluitdoorsnede flexibel max.1 mm²

page.product.environmentalData.environmentalData

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort0,3886 kg CO2e / 1 Stuk
