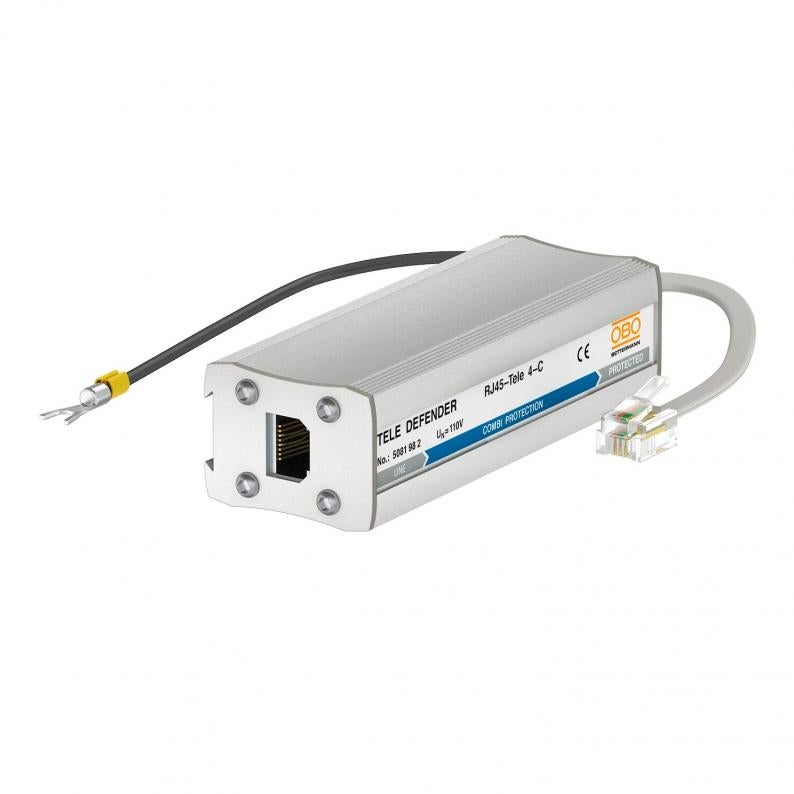

Combibeveiliging TELE 4-C voor ISDN RJ45
Type RJ45-TELE 4-C
|Art.nr. 5081982
|EAN 4012196415670
Art.nr. / Type
Steeksysteem
Maximale continuespanning AC
Maximale continuspanning DC
Uitvoering
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Datakabelbeveiligingsapparaat voor analoge telecommunicatiesystemen
• In aluminium behuizing
• Met tweetraps beveiligingsschakeling
• Eenvoudige montage
• Incl. 150 mm aansluitkabel met RJ11 resp. RJ45-stekkers
• Geoptimaliseerde bandbreedte voor TK-systemen
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)
Toepassing: voor analoge telecommunicatiesystemen
• In aluminium behuizing
• Eenvoudige montage op rail of op eindapparaat
• Incl. 150 mm aansluitkabel met RJ411-stekkers
• Geoptimaliseerde bandbreedte voor TK-systemen
• In aluminium behuizing
• Met tweetraps beveiligingsschakeling
• Eenvoudige montage
• Incl. 150 mm aansluitkabel met RJ11 resp. RJ45-stekkers
• Geoptimaliseerde bandbreedte voor TK-systemen
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)
Toepassing: voor analoge telecommunicatiesystemen
• In aluminium behuizing
• Eenvoudige montage op rail of op eindapparaat
• Incl. 150 mm aansluitkabel met RJ411-stekkers
• Geoptimaliseerde bandbreedte voor TK-systemen
Technische gegevens
Technische gegevens
| Aantal polen | 4 |
|---|---|
| Beschermingsniveau ader - aarde bij 1kV/µs (C3) | <245 |
| Signalering op het apparaat | zonder |
| Steeksysteem | RJ45 |
| Beschermingsniveau ader - ader | <300 V |
| Beschermingsniveau ader - aarde | <600 V |
| Beschermingsgraad | IP40 |
| Testnorm | IEC 61643-21 |
| Standaard weerstand per ader | 8,2 Ω ± 10 % |
| Capaciteit (ader-ader) | <500 pF |
| Capaciteit (ader-aarde) | <20 pF |
| Aarding via: | Aansluitleiding |
| Isolatieweerstand | > 34 MΩ |
| Piekstroombestendigheid ader - ader | C1: 1 kV / 0,5 kA (8/20) |
| Piekstroombestendigheid ader - aarde | C2: 2 kV / 1 kA (8/20) |
| Totale afleidstroom (10/350) | 1,5 kA |
| Totale afleidstroom (8/20) | 4 kA |
| Nominale belastingsstroom DC | 0,3 A |
| Nominale belastingsstroom AC | 0,2 A |
| Maximale continuespanning AC | 120 V |
| Maximale continuspanning DC | 170 V |
| Grensfrequentie | 12 MHz |
| Uitvoering | Combinatiebeveiliging, 4 aders |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Invoegdemping (insertion loss) | ≤3 dB |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 170V |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 1,6374 kg CO2e / 1 Stuk |
|---|
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 5082382
Bevestigingsset voor veiligheidsapparaten en DIN-railType
DLS-BS
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Aantal polen
Steeksysteem
Maximale continuespanning AC
Maximale continuspanning DC
Uitvoering
Art.nr.
RJ11-TELE 4-C
4
RJ11
120
170
Combinatiebeveiliging, 4 aders
5081975
RJ11-TELE 4-F
4
RJ11
120
170
Fijnbeveiliging, 4 aders
5081977
RJ45-TELE 4-C
4
RJ45
120
170
Combinatiebeveiliging, 4 aders
5081982
Steeksysteem
Uitvoering
RJ11-TELE 4-C
Art.nr.
5081975
Aantal polen
4
Steeksysteem
RJ11
Maximale continuespanning AC
120
Maximale continuspanning DC
170
Uitvoering
Combinatiebeveiliging, 4 aders
RJ11-TELE 4-F
Art.nr.
5081977
Aantal polen
4
Steeksysteem
RJ11
Maximale continuespanning AC
120
Maximale continuspanning DC
170
Uitvoering
Fijnbeveiliging, 4 aders
RJ45-TELE 4-C
Art.nr.
5081982
Aantal polen
4
Steeksysteem
RJ45
Maximale continuespanning AC
120
Maximale continuspanning DC
170
Uitvoering
Combinatiebeveiliging, 4 aders
