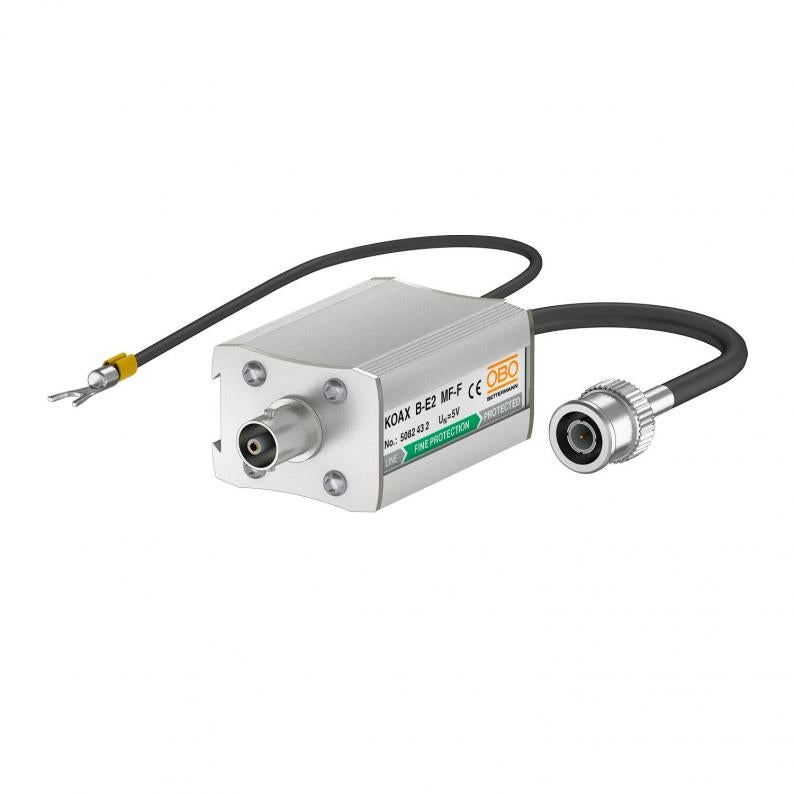

Fijnbeveiliging voor 10Base2-/10Base5-netwerken
Type KOAX B-E2 MF-F
|Art.nr. 5082432
|EAN 4012196415724
Art.nr. / Type
Maximale continuspanning DC
Uitvoering
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Datakabelbeveiligingsapparaat voor coax ethernet-netwerksystemen
• In aluminium behuizing
• BNC-connector m/w
• Eenvoudige montage met tussenstekker
• Tweetraps beveiligingsschakeling
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)
Toepassing: voor beveiliging van videosignalen, camera- resp. CCTV-installaties, Cheapernet, 10BASE2, 10BASE5
• In aluminium behuizing
• BNC-connector voor Cheapernet, 10BASE2
• Eenvoudige montage via tussenstekker
• Tweetraps veiligheidsschakeling
• In aluminium behuizing
• BNC-connector m/w
• Eenvoudige montage met tussenstekker
• Tweetraps beveiligingsschakeling
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)
Toepassing: voor beveiliging van videosignalen, camera- resp. CCTV-installaties, Cheapernet, 10BASE2, 10BASE5
• In aluminium behuizing
• BNC-connector voor Cheapernet, 10BASE2
• Eenvoudige montage via tussenstekker
• Tweetraps veiligheidsschakeling
Technische gegevens
Technische gegevens
| Aantal polen | 1 |
|---|---|
| Terugstroomdemping | ≥14 dB |
| Impedantie | 75 Ω |
| Signalering op het apparaat | zonder |
| Steeksysteem | BNC |
| Beschermingsniveau ader - ader | <40 V |
| Beschermingsniveau ader - aarde | <600 V |
| Beschermingsgraad | IP40 |
| Testnorm | IEC 61643-21 |
| Capaciteit (ader-ader) | <100 pF |
| Capaciteit (ader-aarde) | <100 pF |
| Aarding via: | Aansluitleiding |
| Isolatieweerstand | >1 GΩ |
| Afscherming aansluiting | ja |
| Afscherming | direct |
| Piekstroombestendigheid ader - ader | C1: 1 kV / 0,5 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | C2: 10 kV / 5 kA (8/20µs) |
| Totale afleidstroom (8/20) | 10 kA |
| Nominale belastingsstroom DC | 1 A |
| Nominale belastingsstroom AC | 0,7 A |
| Maximale continuespanning AC | 4,2 V |
| Maximale continuspanning DC | 6 V |
| Grensfrequentie | 70 MHz |
| Uitvoering | Fijnbeveiliging |
| SPD conform NEN-EN-IEC 61643-21 | klasse II+III / C2+C1 |
| Kategorie | Typ 2+3 / C2+C1 |
| LPZ | 1→3 |
| Invoegdemping (insertion loss) | ≤1 dB |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 6.2V |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 1,701 kg CO2e / 1 Stuk |
|---|
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 5082382
Bevestigingsset voor veiligheidsapparaten en DIN-railType
DLS-BS
Kl. vpe: 1 Stuks
1Stuks
Stuks
