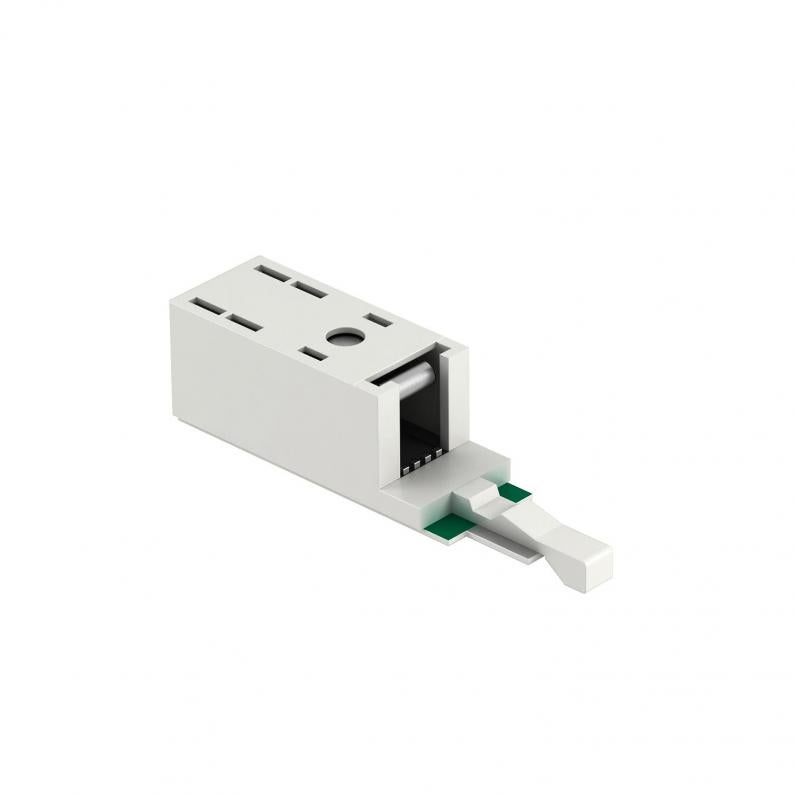

Combibeveiliging LSA BF 180
Type LSA-BF-180
|Art.nr. 5084024
|EAN 4012195525370
Art.nr. / Type
5084024 / LSA-BF-180
Aantal polen
2
Steeksysteem
overige
Maximale continuespanning AC
120 V
Maximale continuspanning DC
180 V
Uitvoering
Basis- en fijnbeveiliging
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
LSA-basis- en fijnbeveiliging, voor toepassing in MSR-systemen
• Basis- en fijnbeveiliging
• Hoogspanningsbeveiliging met fail-safe technologie.
• Met PTC-beveiligingscomponenten tegen overstroom.
• Max. spanning: 180 V
Toepassing: direct op LSA-Plus scheidings- of aansluitstroken met aardrail (bijv. OBO LSA-A-LEI (5084 00 8) of OBO LSA-T-LEI (5084 01 2), en OBO LSA-E (5084 03 2))
.
Combinatiebeveiliging voor een dubbele ader
• Basis- en fijnbeveiliging
• Hoogspanningsbeveiliging met fail-safe technologie.
• Met PTC-beveiligingscomponenten tegen overstroom.
• Max. spanning: 180 V
Toepassing: direct op LSA-Plus scheidings- of aansluitstroken met aardrail (bijv. OBO LSA-A-LEI (5084 00 8) of OBO LSA-T-LEI (5084 01 2), en OBO LSA-E (5084 03 2))
.
Combinatiebeveiliging voor een dubbele ader
Technische gegevens
Technische gegevens
| Aantal polen | 2 |
|---|---|
| Steeksysteem | overige |
| Beschermingsniveau ader - ader | <300 V |
| Beschermingsniveau ader - aarde | <300 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Standaard weerstand per ader | 10 Ω ± 10 % |
| Capaciteit (ader-ader) | < 50 pF |
| Capaciteit (ader-aarde) | < 50 pF |
| Isolatieweerstand | > 1 GΩ |
| Piekstroombestendigheid ader - ader | C2: 5 kV / 2,5 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | C2: 5 kV / 2,5 kA (8/20µs) |
| Totale afleidstroom (10/350) | 0,5 kA |
| Totale afleidstroom (8/20) | 5 kA |
| Nominale belastingsstroom DC | 0,12 A |
| Nominale belastingsstroom AC | 0,08 A |
| Maximale continuespanning AC | 120 V |
| Maximale continuspanning DC | 180 V |
| Uitvoering | Basis- en fijnbeveiliging |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 180V |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0152 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0152 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
