Generatoraansluitdoos type 2 voor 3 x 1 string
Type PVG- C1000K 111
|Art.nr. 5088425
|EAN 4012197365127
Art.nr. / Type
5088425 / PVG- C1000K 111
Beschermingsgraad
IP67
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

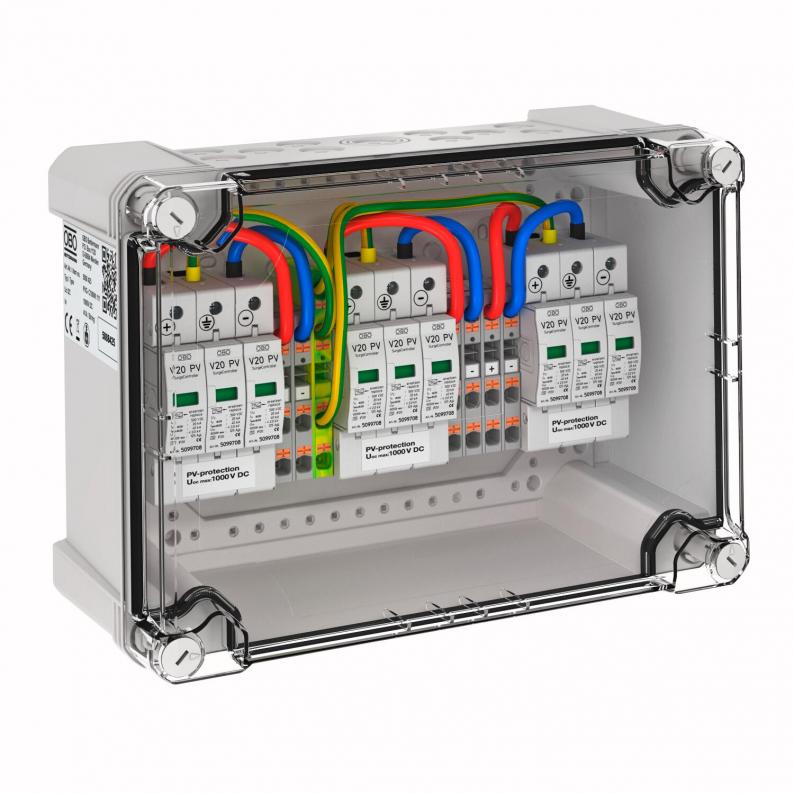

Generatoraansluitdoos type 2 voor fotovoltaica-installaties voor aansluiting van 3 x 1 string. Voor DC-beveiliging van de omvormer.
• Varistor-afleider, opsteekbaar, met scheidingsinrichting en storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC)
• 3 beveiligingsapparaten met elk 2 Push-In klemmen tot 6 mm² al in de behuizing voorgeïnstalleerd, tot 41 A DC per klem
• Polycarbonaat behuizing (IP67), UV-bestendig voor buitentoepassing inclusief set kabelwartels en drukcompensatie-element
Bij gevaar van condensvorming door wind, ijs, temperatuur of zon zijn eventueel aanvullende maatregelen nodig!
• Varistor-afleider, opsteekbaar, met scheidingsinrichting en storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC)
• 3 beveiligingsapparaten met elk 2 Push-In klemmen tot 6 mm² al in de behuizing voorgeïnstalleerd, tot 41 A DC per klem
• Polycarbonaat behuizing (IP67), UV-bestendig voor buitentoepassing inclusief set kabelwartels en drukcompensatie-element
Bij gevaar van condensvorming door wind, ijs, temperatuur of zon zijn eventueel aanvullende maatregelen nodig!
Technische gegevens
Technische gegevens
| Aantal ingangen | 1 |
|---|---|
| Netvorm | DC |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP67 |
| Materiaal behuizing | PC |
| Soort invoer | Schroefverbinding |
| Diepe | 125 mm |
| Beschermingsgraad IK-code | IK08 |
| Maximale continuspanning DC | 1000 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Montagetype | voorgemonteerd in kast |
| Geschikt voor gebruik buiten | ja |
| Uitvoering | Voor 3 MMPT en met Push-in-klemmen |
| Netvorm DC | ja |
| Bedrijfstemperatuur min. | -25 °C |
| Bedrijfstemperatuur max. | 60 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 60 °C |
| Dimensie | 1000V DC |
| Kleur | lichtgrijs; RAL 7035 |
| Aantal leidinginvoeren | 12 |
| max. Ingangsspanning DC | 1000 V |
| String-zekering | zonder |
| Monitoring-functie | nee |
| max. ingangsstroom per string | 41 A |
| max. Uitgangsstroom | 41 A |
| Aantal string-ingangen | 1 |
| Voorzien van scheidingsschakelaar belasting | nee |
| Number of MPPTs | 3 |
| Entries per MPPT | 1 |
| Exits per MPPT | 1 |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 0,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 6 mm² |
| Aderdoorsnede flexibel (soepel) min. | 21 AWG |
| Aderdoorsnede flexibel (soepel) max. | 10 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 0,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 21 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 8 AWG |
| Anschlussart Generatoranschlusskasten | Push-in terminal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 7,7272 kg CO2e / 1 Stuk |
|---|
