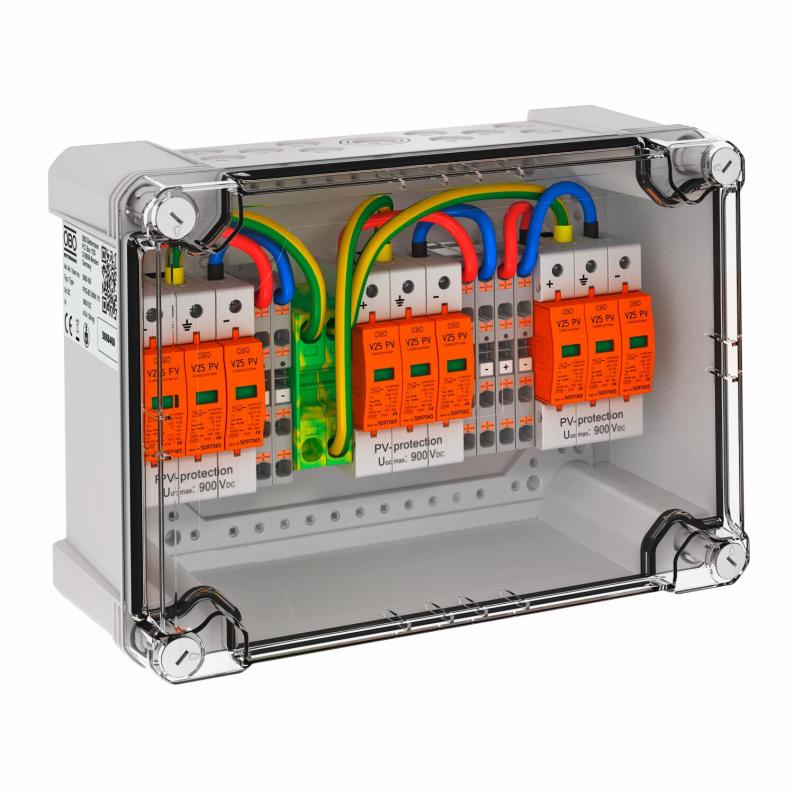

Generator connection box, type 1+2 for 3x 2 PV string
Type PVG-BC 900K 222
|Art.nr. 5088460
|EAN 4012197435097
Art.nr. / Type
5088460 / PVG-BC 900K 222
Beschermingsgraad
IP67
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Generator connection box, type 1+2, for photovoltaic systems, to connect 3 x 2 string. For DC protection of the inverter.
• Varistor conductor, pluggable, with cut-off unit in error-resistant Y circuit to VDE 0100-712 (50530-12)
• Low DC protection level: < 3.0 kV (Uoc max = 900 V DC)
• 3 protection devices with 3 push-in terminals to 6 mm² pre-installed in the housing, to 41 A DC per terminal
• Polycarbonate housing (IP67), UV-resistant for the use outdoors, cable gland set and pressure balance plug included
If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!
• Varistor conductor, pluggable, with cut-off unit in error-resistant Y circuit to VDE 0100-712 (50530-12)
• Low DC protection level: < 3.0 kV (Uoc max = 900 V DC)
• 3 protection devices with 3 push-in terminals to 6 mm² pre-installed in the housing, to 41 A DC per terminal
• Polycarbonate housing (IP67), UV-resistant for the use outdoors, cable gland set and pressure balance plug included
If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!
Technische gegevens
Afmetingen
| Breedte | 286 mm |
|---|---|
| Hoogte | 202 mm |
Technische gegevens
| Aantal ingangen | 2 |
|---|---|
| Netvorm | DC |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP67 |
| Materiaal behuizing | PC |
| Soort invoer | Schroefverbinding |
| Diepe | 126 mm |
| Testklasse type 2 | ja |
| Beschermingsgraad IK-code | IK08 |
| Bliksempiekstroom (10/350 μs) | 7 kA |
| Maximale continuspanning DC | 900 V |
| Nominale afleidstootstroom (8/20 μs) | 30 kA |
| Montagetype | voorgemonteerd in kast |
| Geschikt voor gebruik buiten | ja |
| Uitvoering | Voor 3 MPPT en met Push-In-klem |
| Netvorm DC | ja |
| Bedrijfstemperatuur min. | -25 °C |
| Bedrijfstemperatuur max. | 60 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Maximale afleidstootstroom (8/20 μs) | 50 kA |
| Aanspreektijd | <25 ns |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 60 °C |
| Dimensie | 900V DC |
| Aantal leidinginvoeren | 19 |
| max. Ingangsspanning DC | 900 V |
| String-zekering | zonder |
| Monitoring-functie | nee |
| max. ingangsstroom per string | 41 A |
| max. Uitgangsstroom | 41 A |
| Aantal string-ingangen | 2 |
| Voorzien van scheidingsschakelaar belasting | nee |
| Number of MPPTs | 3 |
| Entries per MPPT | 2 |
| Exits per MPPT | 1 |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 0,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 6 mm² |
| Aderdoorsnede flexibel (soepel) min. | 21 AWG |
| Aderdoorsnede flexibel (soepel) max. | 10 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 0,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 21 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 8 AWG |
| Anschlussart Generatoranschlusskasten | Push-in terminal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 8,4583 kg CO2e / 1 Stuk |
|---|
