Generatoraansluitdoos type 2 met MC4-stekker voor 2 x 1 string
Type PVG-C1000S110
|Art.nr. 5088556
|EAN 4012196816088
Art.nr. / Type
5088556 / PVG-C1000S110
Beschermingsgraad
IP66
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

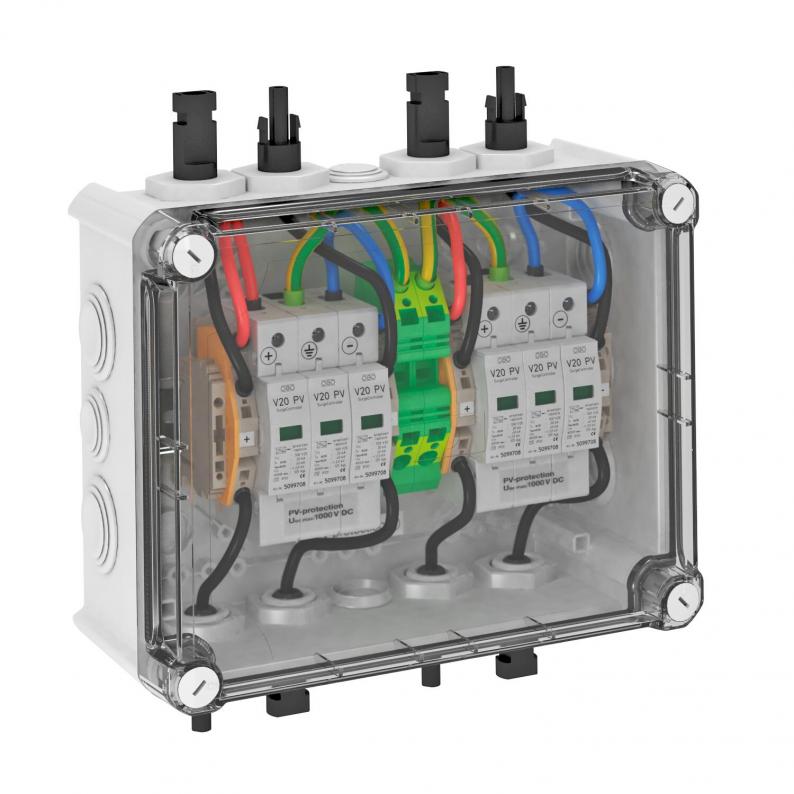

Systeemoplossing type 2 met MC4-stekker voor fotovoltaische omvormer met 2 separate MPP-trackers
• Varistor-afleider, steekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-500PV)
• Een PV-circuitingang (MC4-stekker) op een MPP-WR-ingang, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP66), UV-bestendig voor buitentoepassing.
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
• Varistor-afleider, steekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-500PV)
• Een PV-circuitingang (MC4-stekker) op een MPP-WR-ingang, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP66), UV-bestendig voor buitentoepassing.
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
Technische gegevens
Technische gegevens
| Aantal ingangen | 1 |
|---|---|
| Aantal polen | 3 |
| Netvorm | DC |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP66 |
| Soort invoer | MC4 |

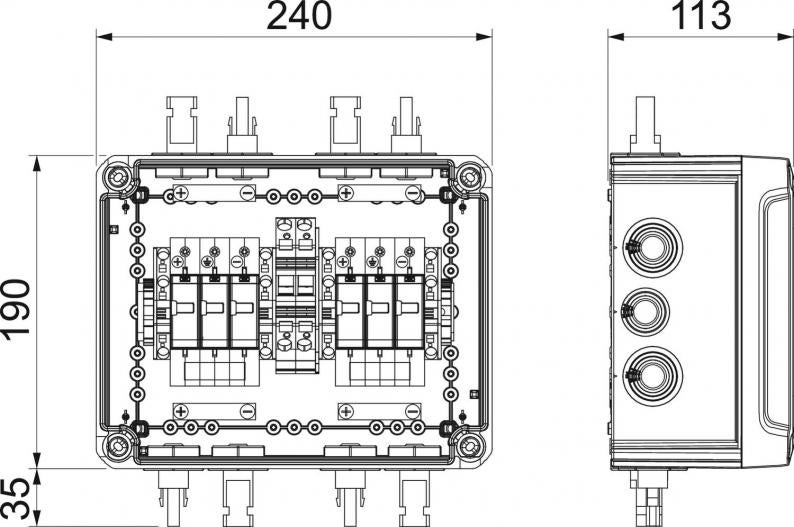

| Diepe | 113 mm |
| Afstandssignalisatie | nee |
| max. PV-spanning | 1000 V |
| Maximale continuspanning DC | 1000 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Montagetype | voorgemonteerd in kast |
| Max. netzijdige overstroombeveiliging | 125 |
| Uitvoering | Voor twee MPP-Trackers en met MC4 aansluiting |
| Netvorm DC | ja |
| Netvorm IT | nee |
| Netvorm TN | nee |
| Netvorm TN-C | nee |
| Netvorm TN-C-S | nee |
| Netvorm TN-S | nee |
| Netvorm TT | nee |
| Netvorm overig | nee |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 1000V DC |
| Kleur | lichtgrijs; RAL 7035 |
| Aantal leidinginvoeren | 4 |
| max. Ingangsspanning DC | 1000 V |
| String-zekering | zonder |
| Monitoring-functie | nee |
| max. ingangsstroom per string | 30 A |
| max. Uitgangsstroom | 30 A |
| Aantal string-ingangen | 1 |
| Voorzien van scheidingsschakelaar belasting | nee |
| Number of MPPTs | 2 |
| Entries per MPPT | 1 |
| Exits per MPPT | 1 |
Aansluitmogelijkheden
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
|---|---|
| Anschlussart Generatoranschlusskasten | MC4 |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 5,8233 kg CO2e / 1 Stuk |
|---|
