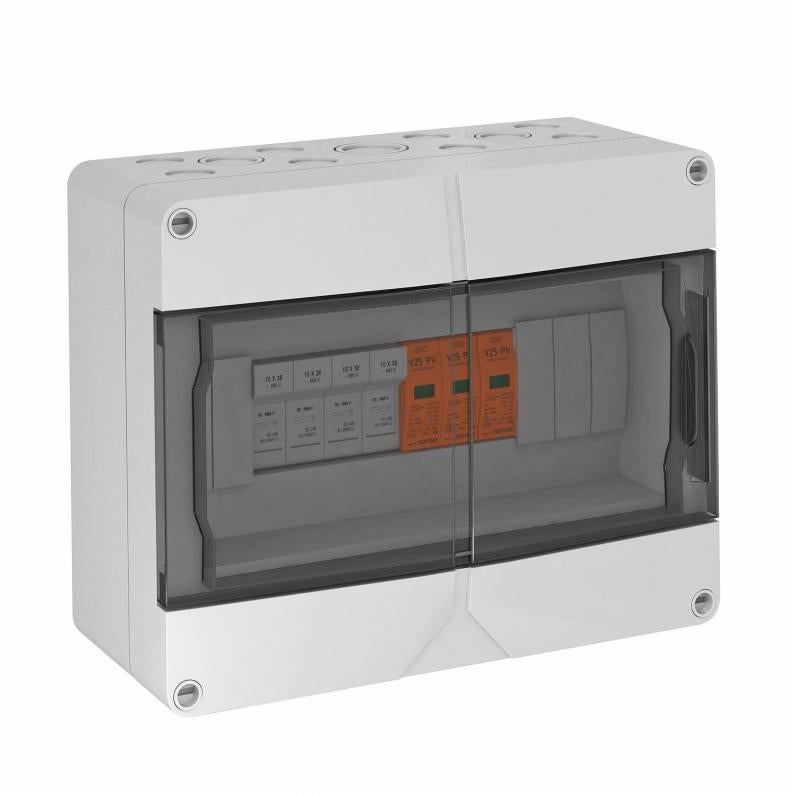

Generatoraansluitdoos type 1 + 2 met 4 zekeringhouders, voor 4 x 1 string
Type VG-BC PV900KS4
|Art.nr. 5088640
|EAN 4012196422654
Art.nr. / Type
5088640 / VG-BC PV900KS4
Beschermingsgraad
IP65
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Systeemoplossing met PV-zekeringen (niet gemonteerd) voor fotovoltaische omvormer met 1 MPP-tracker
• Storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 3,0 kV (Uoc max = 900V DC met V25-B+C/0-450PV)
• (+) pool via 4 PV-zekeringen 10x38 mm (niet gemonteerd), 900 V DC beveiligd
• 4 (-) polen via klemmen tot 6 mm² n de behuizing parallel geschakeld, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP65), UV-bestendig voor buitentoepassing inclusief set kabelwartels
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
• Storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 3,0 kV (Uoc max = 900V DC met V25-B+C/0-450PV)
• (+) pool via 4 PV-zekeringen 10x38 mm (niet gemonteerd), 900 V DC beveiligd
• 4 (-) polen via klemmen tot 6 mm² n de behuizing parallel geschakeld, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP65), UV-bestendig voor buitentoepassing inclusief set kabelwartels
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
Technische gegevens
Technische gegevens
| Aantal ingangen | 4 |
|---|---|
| Netvorm | DC |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP65 |
| Soort invoer | Schroefverbinding |

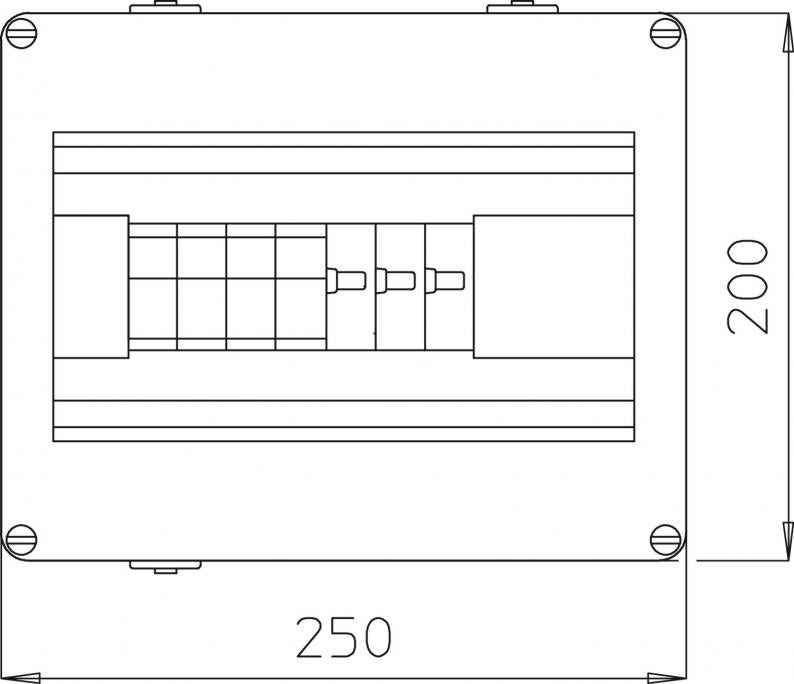

| Diepe | 122 mm |
| Afstandssignalisatie | nee |
| Bliksempiekstroom (10/350 μs) | 7 kA |
| Maximale continuspanning DC | 900 V |
| Nominale afleidstootstroom (8/20 μs) | 30 kA |
| Montagetype | voorgemonteerd in kast |
| Uitvoering | Type 1+2 in behuizing met zekeringhouder (niet gemonteerd) |
| Netvorm DC | ja |
| Netvorm IT | nee |
| Netvorm TN | nee |
| Netvorm TN-C | nee |
| Netvorm TN-C-S | nee |
| Netvorm TN-S | nee |
| Netvorm TT | nee |
| Netvorm overig | nee |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 50 kA |
| Aanspreektijd | <25 ns |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 900V DC |
| Kleur | lichtgrijs; RAL 7035 |
| Aantal leidinginvoeren | 16 |
| max. Ingangsspanning DC | 900 V |
| String-zekering | 1-polig |
| Zekeringstype | gPV (fotovoltaïsche bescherming over het gehele bereik) |
| Monitoring-functie | nee |
| max. ingangsstroom per string | 30 A |
| max. Uitgangsstroom | 30 A |
| Aantal string-ingangen | 4 |
| Voorzien van scheidingsschakelaar belasting | nee |
| Number of MPPTs | 1 |
| Entries per MPPT | 4 |
| Exits per MPPT | 4 |
Aansluitmogelijkheden
| Doorsnede geleider vast (een-/meeraderig) min. | 0,5 mm² |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) max. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Tension spring terminal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 2,6144 kg CO2e / 1 Stuk |
|---|
