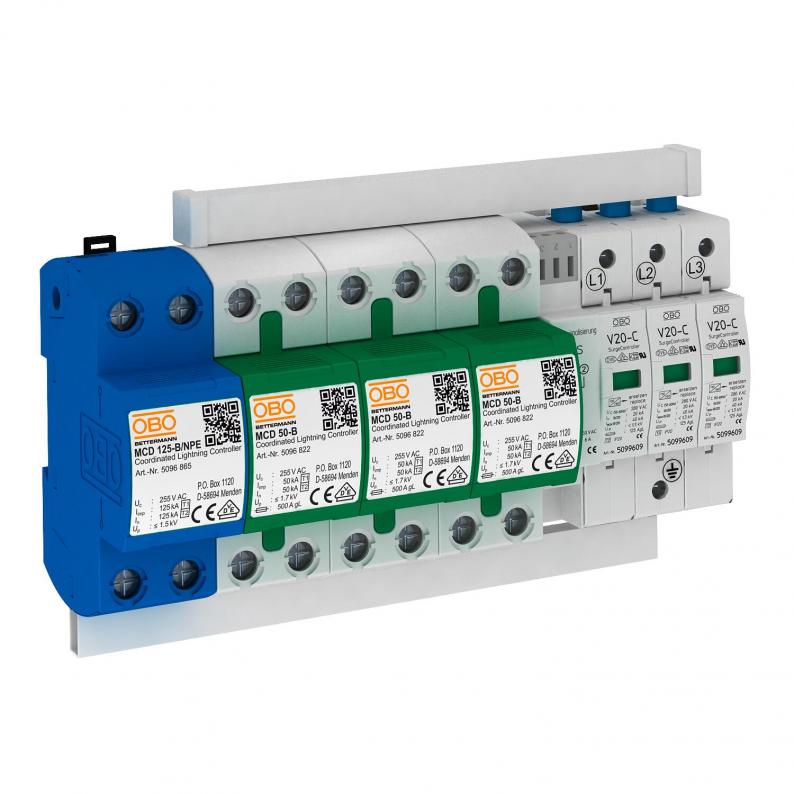

Protection-Set MCD + V20 3-polig + NPE met potentiaalvrij signaal contact
Type PS4-B+C TNS+FS
|Art.nr. 5089763
|EAN 4012195405559
Art.nr. / Type
5089763 / PS4-B+C TNS+FS
Beschermingsgraad
IP20
Maximale continuespanning AC
255 V
Uitvoering van de polen
3+N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Protection Set, blikem- en overspanningsafleider type 1 + 2
• Afleidvermogen 100 kA 10/350 µs BET getest
• Voorgemonteerd en aansluitklaar, incl. verbindingsbruggen, aansluitklemmen gemarkeerd
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Voor toepassing in TN-S- en TT-netwerksysteem
Opmerking: max. voorzekering (alleen nodig, wanneer in het netwerk niet al aanwezig) 125 A gL/gG.
• Afleidvermogen 100 kA 10/350 µs BET getest
• Voorgemonteerd en aansluitklaar, incl. verbindingsbruggen, aansluitklemmen gemarkeerd
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Voor toepassing in TN-S- en TT-netwerksysteem
Opmerking: max. voorzekering (alleen nodig, wanneer in het netwerk niet al aanwezig) 125 A gL/gG.
Technische gegevens
Technische gegevens
| Netvorm | overige |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (L-N) | 255 V |
| Maximale continuspanning (N-PE) | 255 V |
| Bliksempiekstroom (10/350) [totaal] | 100 kA |
| Afstandssignalisatie | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Bliksempiekstroom (10/350 μs) | 50 kA |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 50 kA |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 125 |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 25 kA |
| Uitvoering | 3+1-polig met FS; 255V |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 85 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Maximale afleidstootstroom (8/20 μs) | 100 kA |
| Volgstroomblusvermogen (eff) [N-PE] | 25 kA |
| Kortsluitvastheid | 25 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 85 °C |
| Dimensie | 255V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 100 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 50 mm² |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 11,0412 kg CO2e / 1 Stuk |
|---|
