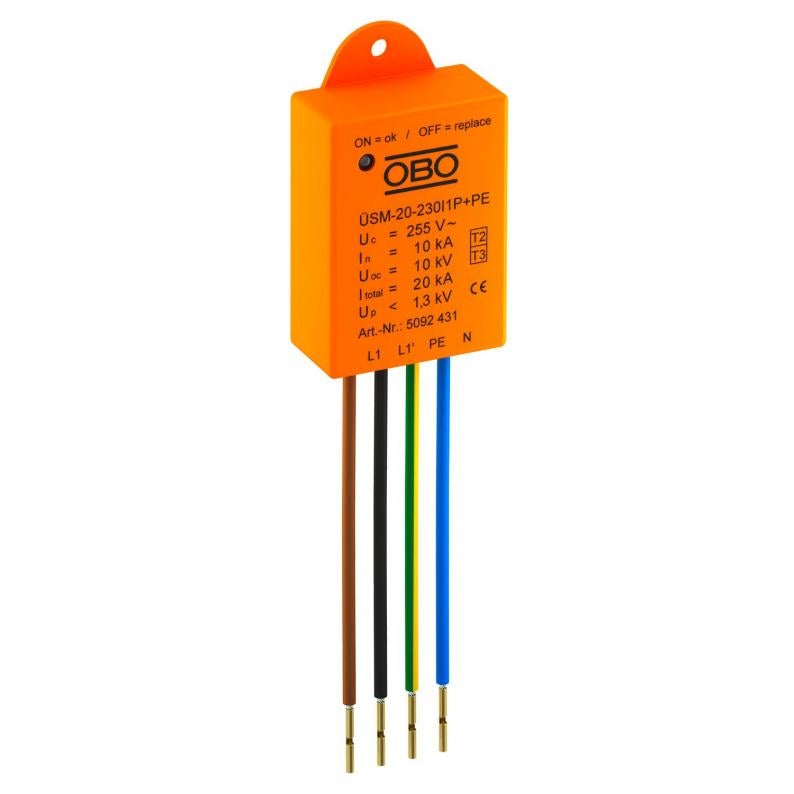

Overspanningsbeveiliging voor LED-systemen ÜSM-20-230I1P+PE
Type ÜSM-20-230I1P+PE
|Art.nr. 5092431
|EAN 4012196515400
Art.nr. / Type
5092431 / ÜSM-20-230I1P+PE
Beschermingsgraad
IP20
Maximale continuespanning AC
255 V
Uitvoering van de polen
1+N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsbeveiligingsmodule type 2+3 conform NEN-EN-IEC 61643-11 voor 230/400V netten.
Bedoeld voor de beveiliging van LED-verlichting.
• Met functie-indicatie en uitschakelen van het lastcircuit bij uitval van de SPD
• Geringe afmetingen voor inbouw in mastaansluitkast resp. voor de driver
• 1+NPE beveiligingsschakeling met maximaal 20 kA afleidvermogen
• Overspanningsbegrenzing onder 1300 V resp. 1000 V @ 5 kA
• Met of zonder uitschakeling van de verlichting in geval van defect
Toepassing: in kabelovergangskasten, kabeldozen, kabelgoten en ondervloersystemen
Voor de beveiliging van elektronische apparaten zoals bijv. LED-lampen voor overspanningen
Bedoeld voor de beveiliging van LED-verlichting.
• Met functie-indicatie en uitschakelen van het lastcircuit bij uitval van de SPD
• Geringe afmetingen voor inbouw in mastaansluitkast resp. voor de driver
• 1+NPE beveiligingsschakeling met maximaal 20 kA afleidvermogen
• Overspanningsbegrenzing onder 1300 V resp. 1000 V @ 5 kA
• Met of zonder uitschakeling van de verlichting in geval van defect
Toepassing: in kabelovergangskasten, kabeldozen, kabelgoten en ondervloersystemen
Voor de beveiliging van elektronische apparaten zoals bijv. LED-lampen voor overspanningen
Technische gegevens

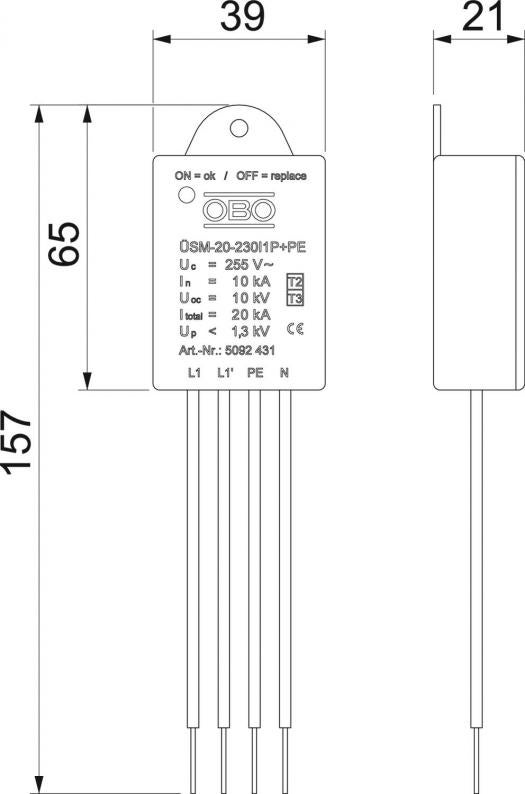

Afmetingen
| Lengte | 155 mm |
|---|---|
| Breedte | 40 mm |
| Hoogte | 21 mm |
Technische gegevens
| Signalering op het apparaat | optisch |
|---|---|
| Beschermingsgraad | IP20 |
| Maximale continuspanning (L-N) | 255 V |
| Maximale continuspanning (N-PE) | 255 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 10 kA |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 10 kA |
| Maximale afleidstootstroom (8/20 μs) [L-N] | 10 kA |
| Maximale afleidstootstroom (8/20 μs) [N-PE] | 10 kA |
| Testklasse type 2 | ja |
| Testklasse type 3 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Beschermingsniveau [L-N] | ≤1,3 |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 10 kA |
| Uitvoering van de polen | 1+N/PE |
| Montagetype | Overige |
| Max. netzijdige overstroombeveiliging | 16 |
| Uitvoering | 1-polig + NPE voor SK I |
| OBO_Nominale belastingsstroom (in-/uitgangsklem) | 16 A |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| Aansluitkabellengte | 0,09 m |
| SPD conform NEN-EN-IEC 61643-1 | klasse II+III |
| SPD volgens EN 61643-11 | Type 2+3 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 20 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 16 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 230V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 20 kA |
|---|---|
| Gemeenschappelijk beschermingsniveau [L-PE] | 1,5 kV |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,024 kg CO2e / 1 Stuk |
|---|
