Overspanningsbeveiliging voor LED-systemen ÜSM-20-230I1PE65
Type ÜSM-20-230I1PE65
|Art.nr. 5092433
|EAN 4012196515431
Art.nr. / Type
5092433 / ÜSM-20-230I1PE65
Beschermingsgraad
IP65
Maximale continuespanning AC
255 V
Uitvoering van de polen
1+N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsbeveiligingsmodule type 2+3 conform NEN-EN-IEC 61643-11 voor 230/400V netten.
Bedoeld voor de beveiliging van LED-verlichting.
• met functieweergave en uitschakeling van het lastcircuit bij uitval van de SPD
• gering formaat voor installatie in de mastaansluitdoos of voor de bestuurder
• 1 + NPE-beveiligingscircuit met een maximale afleidvermogen van 20kA
• overspanningsbeperking onder 1500V of 1000V @ 5kA
• met of zonder uitschakeling van de verlichting in geval van defect
Toepassing: In kabelaftakdozen, aftakdozen, kabelgoten en ondervloersystemen
Voor de beveiliging van elektronische apparaten zoals bijv. LED-lampen voor overspanningen
Bedoeld voor de beveiliging van LED-verlichting.
• met functieweergave en uitschakeling van het lastcircuit bij uitval van de SPD
• gering formaat voor installatie in de mastaansluitdoos of voor de bestuurder
• 1 + NPE-beveiligingscircuit met een maximale afleidvermogen van 20kA
• overspanningsbeperking onder 1500V of 1000V @ 5kA
• met of zonder uitschakeling van de verlichting in geval van defect
Toepassing: In kabelaftakdozen, aftakdozen, kabelgoten en ondervloersystemen
Voor de beveiliging van elektronische apparaten zoals bijv. LED-lampen voor overspanningen
Technische gegevens

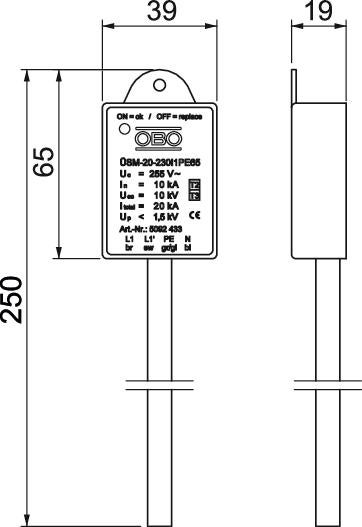

Afmetingen
| Lengte | 250 mm |
|---|---|
| Breedte | 40 mm |
| Hoogte | 19 mm |
Technische gegevens
| Signalering op het apparaat | optisch |
|---|---|
| Beschermingsgraad | IP65 |
| Maximale continuspanning (L-N) | 255 V |
| Maximale continuspanning (N-PE) | 255 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 10 kA |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 10 kA |
| Maximale afleidstootstroom (8/20 μs) [L-N] | 10 kA |
| Maximale afleidstootstroom (8/20 μs) [N-PE] | 10 kA |
| Testklasse type 2 | ja |
| Testklasse type 3 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Beschermingsniveau [L-N] | ≤1,5 |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 10 kA |
| Uitvoering van de polen | 1+N/PE |
| Montagetype | Overige |
| Max. netzijdige overstroombeveiliging | 16 |
| Uitvoering | 1-polig + NPE voor SK I |
| OBO_Nominale belastingsstroom (in-/uitgangsklem) | 16 A |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| Aansluitkabellengte | 0,25 m |
| SPD conform NEN-EN-IEC 61643-1 | klasse II+III |
| SPD volgens EN 61643-11 | Type 2+3 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 20 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 16 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 230V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 20 kA |
|---|---|
| Gemeenschappelijk beschermingsniveau [L-PE] | 1,6 kV |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0394 kg CO2e / 1 Stuk |
|---|
