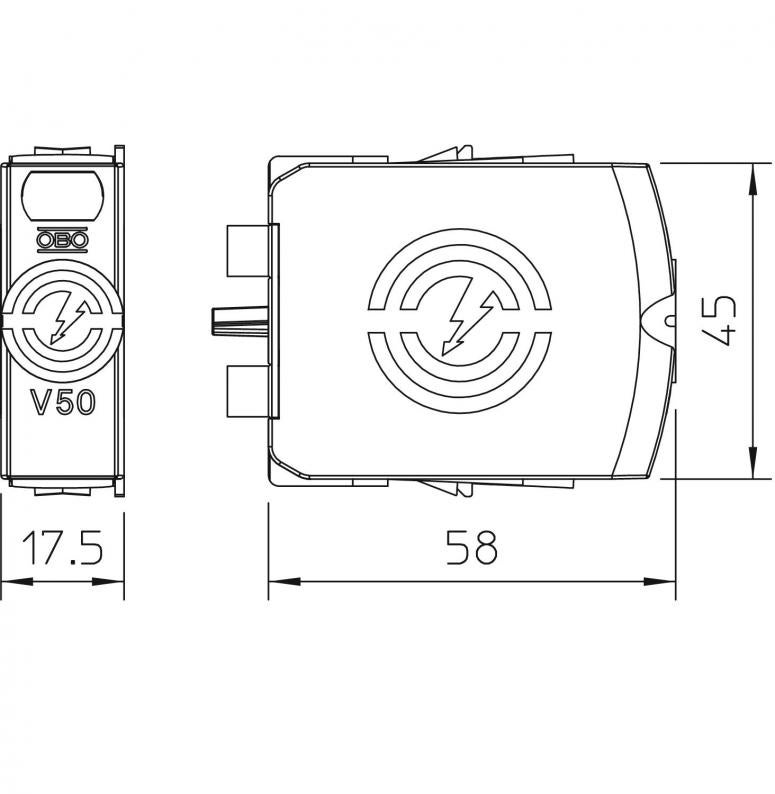

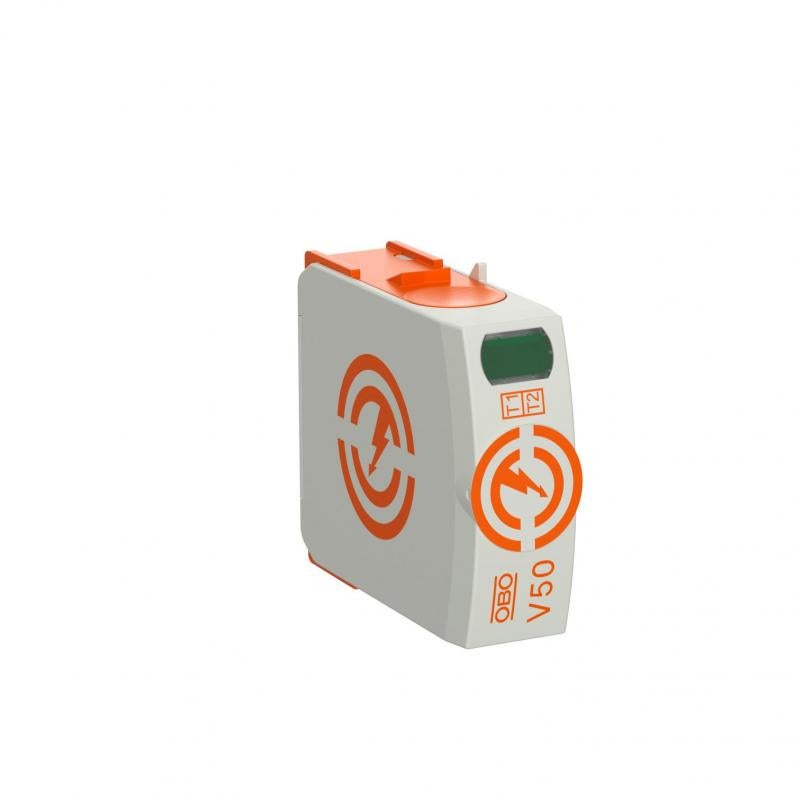

Module V50 150 V
Type V50-0-150
|Art.nr. 5093505
|EAN 4012196153718
Art.nr. / Type
Maximale continuespanning AC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Module, bliksemstroomcombi-afleider type 1+2
• Voor bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 12,5 kA (10/350) per pool
• Modulaire insteekbare afleider met dynamische scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• Voor bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 12,5 kA (10/350) per pool
• Modulaire insteekbare afleider met dynamische scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
Technische gegevens
Technische gegevens
| Aantal polen | 1 |
|---|---|
| Netvorm | alle |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (L-N) | 150 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 30 kA |
| Materiaal behuizing | PA UL 94 V-0 |
| Maximale afleidstootstroom (8/20 μs) [L-N] | 50 kA |
| Afstandssignalisatie | nee |
| Nominale spanning AC (50/60 Hz) | 120 V |
| Geïntegreerde voorzekering | nee |
| Bliksempiekstroom (10/350 μs) | 12,5 kA |
| Beschermingsniveau [L-N] | ≤0,8 |
| Maximale continuespanning AC | 150 V |
| Nominale afleidstootstroom (8/20 μs) | 30 kA |
| Uitvoering van de polen | 1 |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 160 A gL/gG |
| Restspanning [L-N] @ 5 kA | 0,5 kV |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 50 kA eff |
| Restspanning [L-N] @ 1 kA | 0,4 kV |
| TOV-spanning [L-N] - withstand mode - 5 s | 175 V |
| TOV-spanning [L-N] - fail-safe modus - 120 min | 230 V |
| SPD conform UL 1449 | Type 4 |
| Minimale afstand | 1,5 mm |
| Toelatingen | VDE, KEMA, UL, ÖVE |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| Draaimoment | 4 Nm |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| Maximale afleidstootstroom (8/20 μs) | 50 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 160 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Restspanning [L-N] @ 12,5 kA | 0,6 kV |
| Dimensie | 150V |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 1,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 35 mm² |
| Aansluitdoorsnede FM-klemmen min. | 0,5 mm² |
| Aansluitdoorsnede FM-klemmen max. | 1,5 mm² |
| Aansluitdoorsnede FM-klemmen min. | 21 AWG |
| Aansluitdoorsnede FM-klemmen max. | 16 AWG |
| Aderdoorsnede flexibel (soepel) min. | 16 AWG |
| Aderdoorsnede flexibel (soepel) max. | 2 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 1,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 16 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 2 AWG |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1864 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Certificaten (4)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Beschermingsgraad
Maximale continuespanning AC
Uitvoering van de polen
Art.nr.
V50-0-150
IP20
150
1
5093505
V50-0-280
IP20
280
1
5093508
V50-0-320
IP20
320
1
5093509
Maximale continuespanning AC
V50-0-150
Art.nr.
5093505
Beschermingsgraad
IP20
Maximale continuespanning AC
150
Uitvoering van de polen
1
V50-0-280
Art.nr.
5093508
Beschermingsgraad
IP20
Maximale continuespanning AC
280
Uitvoering van de polen
1
V50-0-320
Art.nr.
5093509
Beschermingsgraad
IP20
Maximale continuespanning AC
320
Uitvoering van de polen
1
