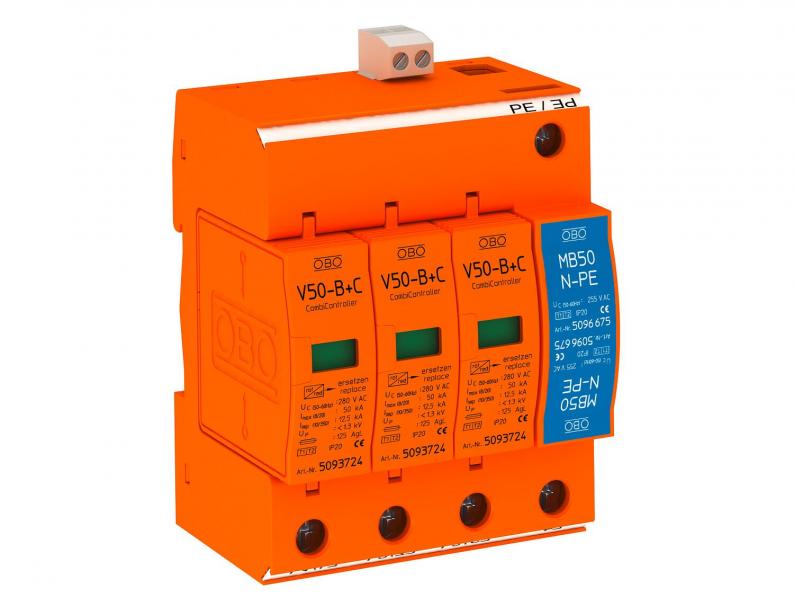

Bliksemstroom- en overspanningsafleider 3-polig + NPE met potentiaalvrij signaal contact
Type V50-B+C 3+NPE+FS
|Art.nr. 5093662
|EAN 4012195425137
Art.nr. / Type
Maximale continuespanning AC
Uitvoering van de polen
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Combi-afleider, bliksem- en overspanningsafleider type 1+2 conform NEN-EN-IEC 61643-11.
• voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (NEN-EN-IEC 62305)
• bliksemstroomafleidvermogen 12,5 kA (10/350) per fase
• universeel geschikt voor TN- en TT-systemen
• met Multibase bodemdeel met Multi-aansluitklemmen
• complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• afleider, stekerbaar met dynamische scheidingsinrichting
• met optische functie-indicatie
• beveiligingsniveau < 1,3 kV
• ingekapselde, niet uitblazende zinkoxide-varistof-afleider voor toepassing in verdelerkasten
• gemarkeerde aansluitingen
• -FS variant met extern signaal (potentiaalvrij maakcontact)
Toepassing: bliksembeveiligingspotentiaalvereffening bij gebouwen ook met externe bliksembeveiliging klasse III en IV en in standaard verdelerkasten.
* Compleet = module en bodemdeel
• voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (NEN-EN-IEC 62305)
• bliksemstroomafleidvermogen 12,5 kA (10/350) per fase
• universeel geschikt voor TN- en TT-systemen
• met Multibase bodemdeel met Multi-aansluitklemmen
• complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• afleider, stekerbaar met dynamische scheidingsinrichting
• met optische functie-indicatie
• beveiligingsniveau < 1,3 kV
• ingekapselde, niet uitblazende zinkoxide-varistof-afleider voor toepassing in verdelerkasten
• gemarkeerde aansluitingen
• -FS variant met extern signaal (potentiaalvrij maakcontact)
Toepassing: bliksembeveiligingspotentiaalvereffening bij gebouwen ook met externe bliksembeveiliging klasse III en IV en in standaard verdelerkasten.
* Compleet = module en bodemdeel
Technische gegevens
Technische gegevens
| Aantal polen | 3 |
|---|---|
| Netvorm | overige |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (N-PE) | 255 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 30 kA |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 50 kA |
| Bliksempiekstroom (10/350) [totaal] | 50 kA |
| Afstandssignalisatie | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Geïntegreerde voorzekering | nee |
| Bliksempiekstroom (10/350 μs) | 12,5 kA |
| Beschermingsniveau [L-N] | ≤1,3 |
| Maximale continuespanning AC | 280 V |
| Nominale afleidstootstroom (8/20 μs) | 30 kA |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 125 |
| Uitvoering | 3+NPE + FS |
| Netvorm DC | nee |
| Netvorm IT | nee |
| Netvorm TN | ja |
| Netvorm TN-C | nee |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| Netvorm overig | nee |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Maximale afleidstootstroom (8/20 μs) | 50 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 280V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 50 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 1,8227 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (3)
Productfoto's (2)
Uitvoeringen
Type
Beschermingsgraad
Maximale continuespanning AC
Uitvoering van de polen
Art.nr.
V50-B+C 1+NPE+FS
IP20
280
1+N/PE
5093661
V50-B+C 3+NPE+FS
IP20
280
3+N/PE
5093662
Uitvoering van de polen
V50-B+C 1+NPE+FS
Art.nr.
5093661
Beschermingsgraad
IP20
Maximale continuespanning AC
280
Uitvoering van de polen
1+N/PE
V50-B+C 3+NPE+FS
Art.nr.
5093662
Beschermingsgraad
IP20
Maximale continuespanning AC
280
Uitvoering van de polen
3+N/PE
