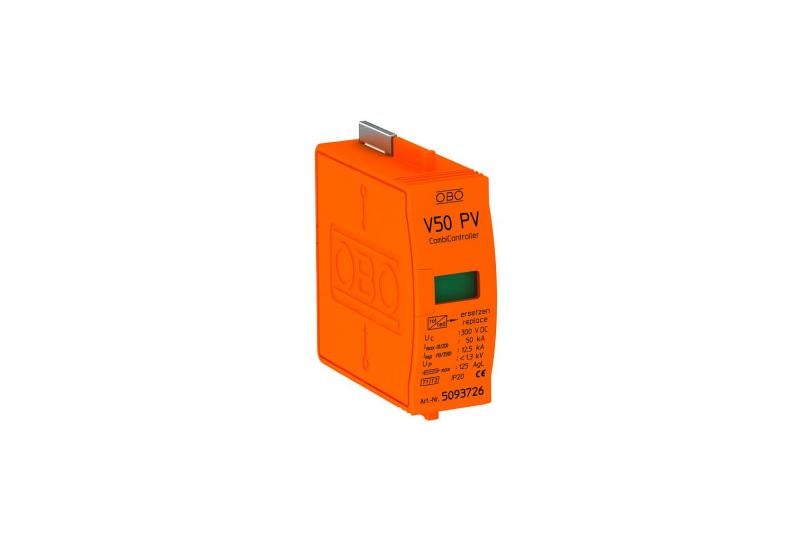

PV-module - bliksem- en overspanningsafleider type 1+2
Type V50-B+C 0-300PV
|Art.nr. 5093726
|EAN 4012195708841
Art.nr. / Type
5093726 / V50-B+C 0-300PV
Beschermingsgraad
IP20
Maximale continuespanning AC
280 V
Uitvoering van de polen
1
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
CombiController module - type 1+2 combi-afleider voor fotovoltaïsche installaties
• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 12,5 kA (10/350) en 50 kA (8/20) per fase
• Lage DC-restspanning: < 1,3 kV per fase (Y-schakeling: 2,6 KV en Uoc max = 600 V DC)
• Afleider, insteekbaar met thermisch-dynamische scheidingsinrichting en optische functie-indicatie
• Ingekapselde, zinkoxide-varistor-afleider voor toepassing in verdelerkasten
• Hoge stroomgeleidbaarheid bij lange levensduur
Toepassing: PV-installaties met bliksembeveiligingssysteem
Module
• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 12,5 kA (10/350) en 50 kA (8/20) per fase
• Lage DC-restspanning: < 1,3 kV per fase (Y-schakeling: 2,6 KV en Uoc max = 600 V DC)
• Afleider, insteekbaar met thermisch-dynamische scheidingsinrichting en optische functie-indicatie
• Ingekapselde, zinkoxide-varistor-afleider voor toepassing in verdelerkasten
• Hoge stroomgeleidbaarheid bij lange levensduur
Toepassing: PV-installaties met bliksembeveiligingssysteem
Module
Technische gegevens
Technische gegevens
| Beschermingsgraad | IP20 |
|---|---|
| Nominale afleidstootstroom (8/20 μs) [L-N] | 30 kA |
| Bliksempiekstroom (10/350) [totaal] | 12,5 kA |
| Bliksempiekstroom (10/350 μs) | 12,5 kA |
| Beschermingsniveau [L-N] | ≤1,3 |
| Maximale continuespanning AC | 280 V |
| Maximale continuspanning DC | 300 V |
| Nominale afleidstootstroom (8/20 μs) | 30 kA |
| Uitvoering van de polen | 1 |
| Max. netzijdige overstroombeveiliging | 125 |
| Uitvoering | 1-polig, PV-deksel met Y-basis tot 600V DC |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Maximale afleidstootstroom (8/20 μs) | 50 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 300V DC |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 30 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1893 kg CO2e / 1 Stuk |
|---|
