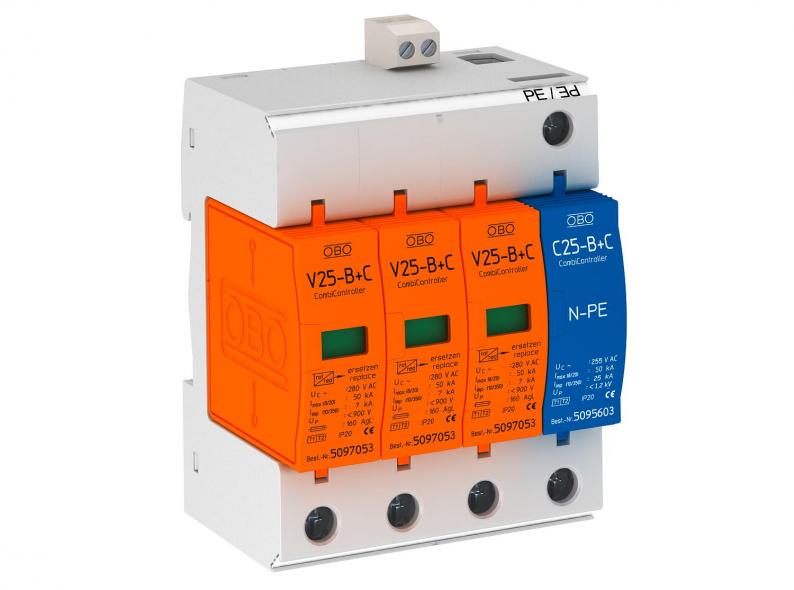

Combi-afleider V25 3-polig + NPE 280 V met potentiaalvrij contact
Type V25-B+C 3+NPE-FS
|Art.nr. 5094510
|EAN 4012195239949
Art.nr. / Type
Maximale continuespanning AC
Uitvoering van de polen
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Combi-afleider, bliksemstroom- en overspanningsafleider type 1+2
• Complete eenheid, bestaande uit module en bodemdeel, voorgemonteerd en aansluitklaar
• Universeel geschikt voor TN- en TT-systemen
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Afleider, insteekbaar met dynamische scheidingsinrichting
• Optische functie-indicatie
• Beveiligingsniveau < 0,9 kV
• Ingekapselde, niet uitblazende zinkoxide-varistor-afleider voor toepassing in standaard verdelerkasten
• Gemarkeerde aansluitingen
• FS-variant met extern signaal (potentiaalvrij maakcontact)
Toepassingsvoorbeeld: gebouwen met bovengrondse leidingen of voor het realiseren van de bliksembeveiligingspotentiaalvereffening bij woongebouwen.
* Compleet = module en bodemdeel
• Complete eenheid, bestaande uit module en bodemdeel, voorgemonteerd en aansluitklaar
• Universeel geschikt voor TN- en TT-systemen
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Afleider, insteekbaar met dynamische scheidingsinrichting
• Optische functie-indicatie
• Beveiligingsniveau < 0,9 kV
• Ingekapselde, niet uitblazende zinkoxide-varistor-afleider voor toepassing in standaard verdelerkasten
• Gemarkeerde aansluitingen
• FS-variant met extern signaal (potentiaalvrij maakcontact)
Toepassingsvoorbeeld: gebouwen met bovengrondse leidingen of voor het realiseren van de bliksembeveiligingspotentiaalvereffening bij woongebouwen.
* Compleet = module en bodemdeel
Technische gegevens
Technische gegevens
| Aantal polen | 3 |
|---|---|
| Netvorm | overige |
| Uitblazend | nee |
| Signalering op het apparaat | geen |
| Beschermingsgraad | IP20 |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 30 kA |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 30 kA |
| Bliksempiekstroom (10/350) [totaal] | 25 kA |
| Afstandssignalisatie | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Bliksempiekstroom (10/350 μs) | 7 kA |
| Maximale continuespanning AC | 280 V |
| Maximale continuspanning DC | 200 V |
| Nominale afleidstootstroom (8/20 μs) | 30 kA |
| Uitvoering van de polen | 3+N/PE |
| Max. netzijdige overstroombeveiliging | 160 |
| Uitvoering | 3+NPE met FS |
| Netvorm TN | ja |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Maximale afleidstootstroom (8/20 μs) | 150 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 160 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 280V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 50 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 1,9529 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,9529 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (2)
Uitvoeringen
Type
Beschermingsgraad
Maximale continuespanning AC
Uitvoering van de polen
Art.nr.
V25-B+C 1+NPE+FS
IP20
280
1+N/PE
5094444
V25-B+C 3+NPE-FS
IP20
280
3+N/PE
5094510
Uitvoering van de polen
V25-B+C 1+NPE+FS
Art.nr.
5094444
Beschermingsgraad
IP20
Maximale continuespanning AC
280
Uitvoering van de polen
1+N/PE
V25-B+C 3+NPE-FS
Art.nr.
5094510
Beschermingsgraad
IP20
Maximale continuespanning AC
280
Uitvoering van de polen
3+N/PE
