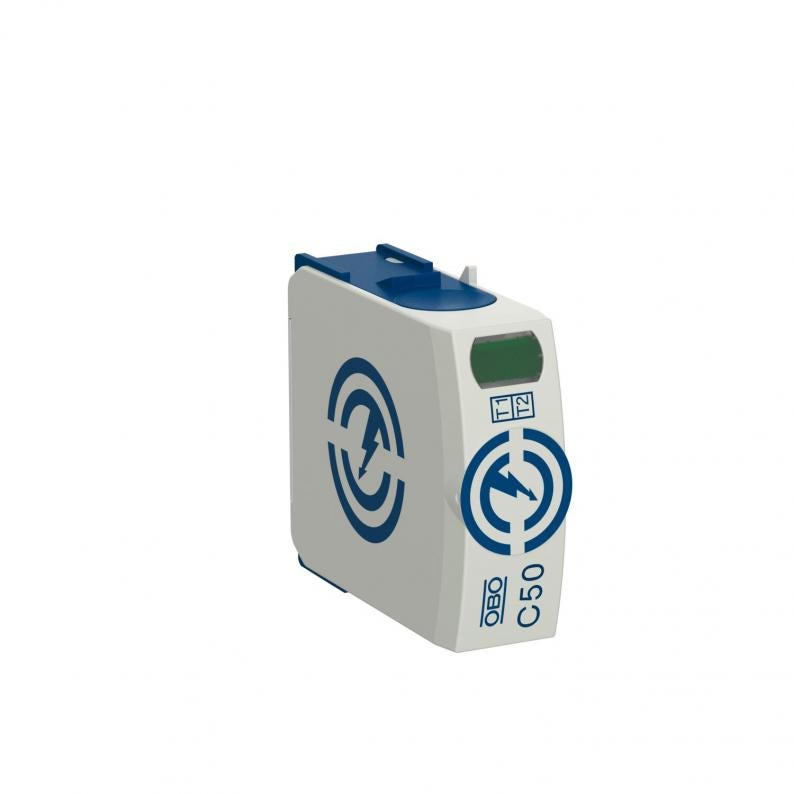

Module NPE-C50
Type C50-0-255
|Art.nr. 5095609
|EAN 4012196337620
Art.nr. / Type
5095609 / C50-0-255
Beschermingsgraad
IP20
Maximale continuespanning AC
255 V
Uitvoering van de polen
N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Module NPE, bliksemstroomcombi-afleider type 1+2
• Voor bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 50 kA (10/350) totaal
• Modulaire insteekbare afleider met dynamische scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
* Compleet = module en bodemdeel
• Voor bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 50 kA (10/350) totaal
• Modulaire insteekbare afleider met dynamische scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
* Compleet = module en bodemdeel
Technische gegevens
Technische gegevens
| Aantal polen | 1 |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 50 kA |
| Bliksempiekstroom (10/350) [totaal] | 50 kA |
| Materiaal behuizing | PA UL 94 V-0 |
| Maximale afleidstootstroom (8/20 μs) [N-PE] | 80 kA |
| Afstandssignalisatie | nee |
| Geïntegreerde voorzekering | nee |
| Maximale continuespanning AC | 255 V |
| Uitvoering van de polen | N/PE |
| Montagetype | DIN-rail 35 mm |
| TOV-spanning [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD conform UL 1449 | Type 4 |
| Minimale afstand | 1,5 mm |
| Toelatingen | VDE, KEMA, UL, ÖVE |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| Draaimoment | 4 Nm |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| Volgstroomblusvermogen (eff) [N-PE] | 0,1 kA |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 255V |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 1,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 35 mm² |
| Aderdoorsnede flexibel (soepel) min. | 16 AWG |
| Aderdoorsnede flexibel (soepel) max. | 2 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 1,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 16 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 2 AWG |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,4832 kg CO2e / 1 Stuk |
|---|
