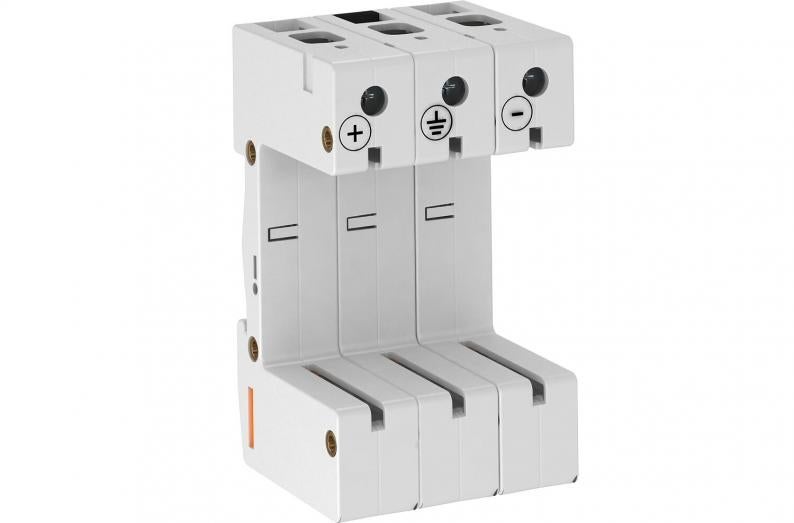

PV-bodem, 3-polig, in Y-schakeling

PV-bodem, 3-polig, in Y-schakeling

Type V20-C U-3PH-Y
|
Art.nr. 5096647
|
EAN 4012195299455
Alle uitvoeringen weergeven
Art.nr. / Type
5096647 / V20-C U-3PH-Y

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Bodemdeel voor fotovoltaïsche installaties tot Uoc=1000 V (Y-schakeling)

• Voor V 25-B+C modules type 1+2 combi-afleiders
• Voor V 20-C modules type 2 overspanningsafleiders
• Beveiligingsschakeling tegen dwars- en langsspanningen
• Y-beveiligingsschakeling
• Lage DC-restspanning: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-440)
• Lage DC-restspanning: < 3,0 kV (Uoc max = 900 V DC met V25-B+C/0-385)
• Lage DC-restspanning: < 2,6 kV (Uoc max = 600 V DC met V50-B+C/0-280)
• Gemarkeerde aansluitingen

Toepassing: in fotovoltaïsche installaties tussen fotovoltaïsche panelen en omvormer.
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Gecombineerde overspanningsbeveiliging type 1 + type 2
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 0 naar 1
  • Overgang van LPZ 1 naar 2
  • Installation electrotechnical expertise
  • CO₂ footprint (PCF)
  • Packaging without plastic

Technische gegevens

Technische gegevens

BeschermingsgraadIP20
Uitvoering van de polen3
Uitvoering3-polige Y-schakeling voor PV FS
Bedrijfstemperatuur min.-40 °C
Bedrijfstemperatuur max.80 °C
Temperatuurbereik min.-40 °C
Temperatuurbereik max.80 °C
DimensieY-PH

Aansluitmogelijkheden

Doorsnede geleider vast (een-/meeraderig) min.2,5 mm²
Doorsnede geleider vast (een-/meeraderig) max.35 mm²

Milieugegevens

Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort0,5753 kg CO2e / 1 Stuk
